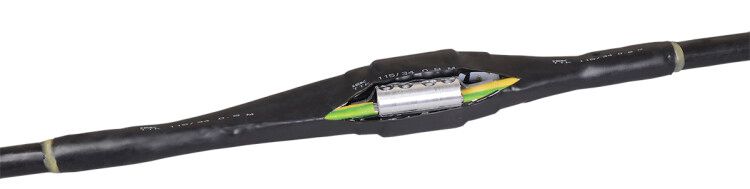

Комплект муфты соединительной ПСтт 4х70/120 без гильз ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN4-70120X

Муфта ПСтт 4х70/120 без гильз ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения четырёхжильных силовых кабелей с пластмассовой изоляцией, рассчитанная на работу в земле и подземных каналах. Муфта ПСтт 4х70/120 без гильз ПВХ/СПЭ изоляция 1кВ обеспечивает герметичность и долгий срок службы без необходимости использования болтовых гильз.

Назначение и область применения

Муфта ПСтт 4х70/120 без гильз ПВХ/СПЭ изоляция 1кВ используется для соединения четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ, без брони и экранирования. Подходит для прокладки в подземных кабельных каналах, трубах и непосредственно в грунте. Применяется там, где требуется прочное, герметичное и долговечное соединение без механических элементов - например, при ремонте повреждённых участков кабельной трассы или при вводе кабеля в распределительную камеру.

Технические характеристики

• Номинальное напряжение: 1 кВ - безопасна для работы в сетях до 1000 В переменного и постоянного тока;
• Количество жил: 4 - предназначена исключительно для четырёхжильных кабелей;
• Сечение проводника: 70–120 мм2 - совместима с кабелями, имеющими именно этот диапазон сечений токопроводящей жилы;
• Тип исполнения: термоусаживаемая - уплотнение достигается за счёт нагрева специальной полиэтиленовой трубки;
• Материал корпуса: полимер термоусаживаемый - высокая эластичность после усадки, устойчивость к влаге и химическим воздействиям;
• Состав: без галогенов - при возгорании не выделяет токсичных газов, что важно для закрытых помещений и плотных сред;
• Цвет: черный - оптимальен для наружной и подземной эксплуатации, маскирует загрязнения;
• Срок службы: 30 лет - гарантирует длительную работоспособность при соблюдении условий монтажа и эксплуатации;
• Способ монтажа: термоусадка - требует применения тепловой пушки или горелки для равномерного нагрева;
• Соединяемые кабели: бумажная и пластиковая изоляция - работает как с современными ПВХ/СПЭ, так и с более старыми кабелями с бумажной пропиткой;
• Защита IP: не указана - не имеет официально сертифицированного класса защиты, однако благодаря герметичной усадке обеспечивает достаточную защиту в условиях прямой контактирования с почвой и влагой.

Совместимость и монтаж

Муфта ПСтт 4х70/120 без гильз ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Для правильного монтажа необходимо:

• Удалить внешнюю оболочку кабеля точно на длину, указанную в инструкции - перегиб или недостаток длины снижают герметичность;
• Равномерно прогреть поверхность муфты тепловой пушкой, начиная с центра и двигаясь к краям - чтобы избежать образования воздушных пузырей;
• Не использовать металлические гильзы - муфта спроектирована без них; применение сторонних комплектующих нарушает целостность изоляции;
• Обеспечить минимальный радиус изгиба кабеля перед входом в муфту - иначе возможны микротрещины в изоляции жил.

Безопасность и стандарты

Муфта ПСтт 4х70/120 без гильз ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781, регламентирующего соединительные устройства для кабелей до 1 кВ. Отсутствие галогенов в составе материала делает её безопаснее при аварийном нагреве. Несмотря на то, что класс защиты IP не заявлен, конструктивно она обеспечивает надёжную защиту от влаги и пыли в условиях подземной прокладки.

Преимущества

• Высокая степень герметизации за счёт однородной термоусадки - предотвращает попадание воды и грязи;
• Отсутствие болтовых соединений - меньше точек отказа, проще и быстрее монтаж;
• Широкий допуск по сечению (70–120 мм2) - одна муфта заменяет несколько вариантов, уменьшает запас на складе;
• Долгий срок службы - 30 лет при нормальных условиях эксплуатации;
• Поддержка смешанных типов кабелей - можно соединять кабели с бумажной и пластиковой изоляцией без потери качества.

Ограничения применения

• Не кабели с броней или металлическим экраном - отсутствует система заземления и фиксации брони;
• Не рекомендовано использование в местах с частыми механическими нагрузками (например, рядом с дорогами без защитных кожухов);
• Запрещено применение при температуре ниже –20 C во время монтажа - материал становится хрупким и плохо усаживается;
• Не предназначен для открытой прокладки на воздухе без дополнительной защиты от УФ-излучения - хотя цвет черный, материалы не адаптированы для длительного пребывания под прямыми лучами солнца;
• Не подходит для многожильных кабелей с числом жил больше 4 - даже если сечение подходящее.

Примеры использования

• Соединение двух участков кабеля ВВГ-1 4×95 мм2 при прокладке в кабельном канале под парком;
• Реставрация поврежденного участка кабеля АВВГз-1 4×70 мм2 внутри подвального помещения;
• Ввод питания в распределительный щит через трубу с использованием нескольких таких муфт;
• Аварийное восстановление связи между двумя секциями освещения на территории предприятия, где невозможно демонтаж всей трассы.

Практические советы

• Перед монтажом проверьте сечение кабеля штангенциркулем - даже небольшая разница (например, 115 вместо 120 мм2) может вызвать слабую усадку;
• Используйте только профессиональную тепловую пушку с контролируемой температурой - обычная строительная фен может перегреть и прожечь материал;
• После усадки внимательно осмотрите все торцы - наличие вздутий, трещин или неравномерной усадки требует замены муфты;
• Храните муфту в сухом месте при +5…+30 C - переохлаждение или перегрев до монтажа снижают качество усадки;
• Для подземной прокладки дополнительно используйте песчаную подсыпку вокруг муфты - это снизит риск механического повреждения при уплотнении грунта.
