Кабель АВБШв 5х70

АВБШв 5х70 - кабель силовой бронированный с 5 алюминиевыми жилами сечением 70 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АВБШв 5*70

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 5*70 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 5х70: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 5*70: +50°С.
Эксплуатируется кабель АВБШв 5х70 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 327,6 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 5х70 не должно превышать 10500 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 5*70: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 5х70 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 5х70: 39,74 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 5х70: 2,73 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 5*70

Допустимый ток при прокладке на воздухе: 176 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 5х70 в земле: 184 Ампер.
Допустимый ток короткого замыкания: 4950 Ампер.
Активное сопротивление жилы: 0,46 Ом на километр.

Расшифровка маркировки АВБШв 5х70

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
5 - количество токонесущих жил.
70 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

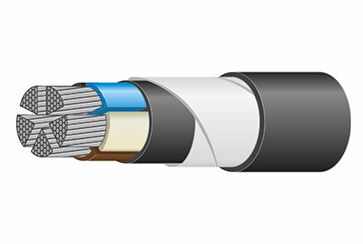

Конструкция кабеля АВБШв 5*70

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 5х70

Кабель алюминиевый силовой бронированный АВБШв 5х70 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 184 Ампер.
Кабелем АВБШв 5*70 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.

  • АВБШв
  • 5
  • 70
  • Алюминий
  • ПВХ
  • ПВХ
  • 2,73
  • 39,74
  • 0,46
  • 327,6
  • 176
  • 184
  • 4,95
  • 1
  • от -50 до +50
  • 30 лет
  • 353 771
  • О1.8.2.5.4
  • да
  • да
  • 51.63
  • 53.97
  • 115.81
  • 121.07
