Наконечник кабельный ТМЛ JG-70 70 мм2 М12 медный луженый IEK (ИЭК) UNP40-070-11-12

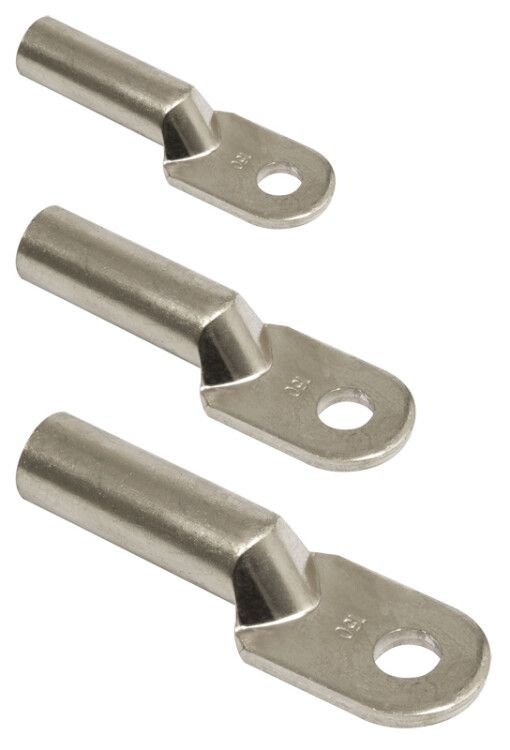

Наконечник медный луженый кабельный JG-70 - это надёжный элемент для оконцевания многожильных медных кабелей сечением 70 мм2, обеспечивает прочное и долговечное соединение при опрессовке. Бренд IEK, артикул unp40-070-11-12, подходит для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник медный луженый кабельный JG-70 предназначен для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам, контактным болтам. Применяется там, где требуется надёжный электрический контакт и защита от окисления - например, в распределительных щитах, на трансформаторах, в системах заземления, на станках и конвейерах.

Технические характеристики

• Номинальное сечение проводника: 70 мм2 - подходит для кабелей с таким же сечением жилы;
• Диаметр отверстия: 12.4 мм - соответствует болтам M12; допустимый диапазон до 12.6 мм позволяет использовать с немного большими крепёжными элементами;
• Материал: луженая электротехническая медь - обеспечивает высокую проводимость и защищает от коррозии;
• Покрытие: лужение - снижает риск окисления, улучшает паяемость и продлевает срок службы;
• Диаметр наружный: 15 мм - важен при компоновке в плотных корпусах и щитах;
• Угол соединения: прямолинейный - удобен для прямых подключений без изгибов;
• Количество монтажных отверстий: одно - для однократного крепления болтом;
• Цвет: серый - типичный цвет лужёной меди, не влияет на работу;
• Срок службы: 5 лет - гарантируется при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Наконечник JG-70 совместим с любыми кабелями с медной многожильной жилой сечением 70 мм2. Для установки используется опрессовка специальными клещами - пайка также возможна, но не рекомендована в условиях вибраций или частых перегрузок. Убедитесь, что используемый болт имеет диаметр 12–12.6 мм. Недостаточная глубина опрессовки или использование неподходящих клещей снижают надёжность контакта.

Безопасность и стандарты

Произведён из электротехнической меди, соответствует требованиям к материалам для силовых соединений. Лужёное покрытие повышает безопасность в условиях повышенной влажности. Сертификация по ГОСТ и IEC реализуется через бренд IEK - продукт проходит контроль качества на заводе.

Преимущества

• Лужёное покрытие предотвращает окисление меди - особенно важно в помещениях с высокой влажностью или на улице;
• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения;
• Стандартный диаметр отверстия 12.4 мм - совместим с распространёнными болтами M12, часто применяемыми в промышленных щитах;
• Прямолинейная форма упрощает сборку и экономит место в щите;
• Рассчитан на длительную эксплуатацию - срок службы 5 лет при правильном монтаже.

Ограничения применения

• Не применяется для алюминиевых проводов - материал несовместим, возможен электрохимический эффект;
• Не предназначен для постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс защиты не указан, значит, не рассчитан на открытые участки без кожуха;
• Не подходит для кабелей с сечением меньше 50 мм2 или больше 95 мм2 - не будет плотного прилегания, риск ослабления контакта;
• Срок службы 5 лет - после этого времени рекомендуется проверить состояние контактов, особенно в агрессивных средах.

Примеры использования

• Подключение заземляющего провода к шине заземления в распределительном щите;
• Присоединение фазного провода к клемме автомата или контактора мощностью выше 100 А;
• Соединение кабеля с выводом трансформатора или реактора;
• Фиксация проводов на шинах в центрах управления двигателями.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, подходящей именно под сечение 70 мм2 - некорректный инструмент деформирует наконечник и снижает надёжность;
• Перед монтажом зачистите кабель точно на длину гильзы - лишняя жила выступает и мешает опрессовке;
• Проверьте, чтобы болт M12 свободно входил в отверстие - если затруднительно, возможно, есть брак или деформация;
• При использовании в местах с вибрацией (например, на станках) дополнительно закрепите соединение контргайкой;
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги и соли.
