Наконечник кабельный ТМЛс 70-12 - 60919 КВТ

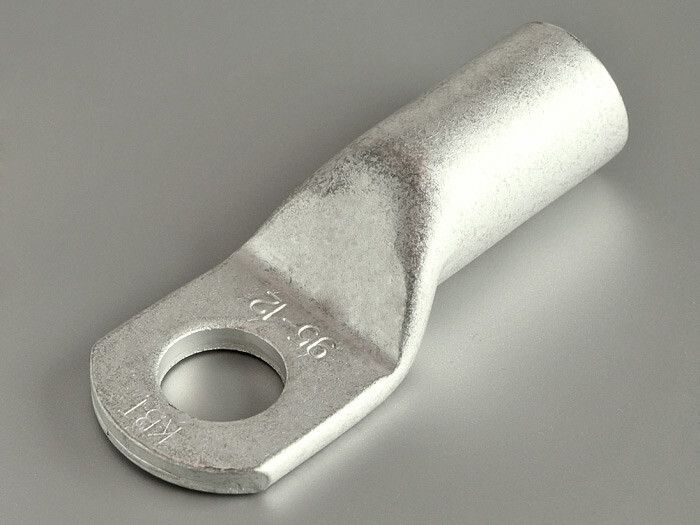

Наконечник кабельный медный луженый ТМЛс 70-12 для опрессовки (50 шт/упак) КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 70 мм2. Благодаря лужёному покрытию и точным геометрическим параметрам, этот наконечник обеспечивает устойчивый контакт при опрессовке, особенно в условиях повышенной влажности. Продукт из серии КВТ совместим с прессами и матрицами того же бренда, что делает его частью целостной системы монтажа.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛс 70-12 для опрессовки (50 шт/упак) КВТ используется для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам, коммутационным аппаратам. Подходит для работы в распределительных щитах, трансформаторных подстанциях, силовых цепях промышленного оборудования. Напряжение до 35 кВ позволяет применять его в средневольтных сетях. Особенно эффективен там, где важна долговечность контакта и защита от коррозии.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение проводника: 70 мм2
• Диаметр отверстия: 12 мм - подходит для болтов M12
• Наружный диаметр: 14,5 мм
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямой выход провода, удобен для компактной сборки
• Покрытие: олово-висмутовое лужение (класс Т2) - защищает от окисления, повышает проводимость
• Тип проводника: многожильный - оптимизирован для гибких жил 1–3 классов
• Количество монтажных отверстий: 1
• Номинальное напряжение: 35 кВ
• Стандарт: ТУ 3449-066-97284872-2014
• Цвет: серый
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛс 70-12 для опрессовки (50 шт/упак) КВТ рассчитан на использование с гидравлическими прессами КВТ и специальными шестигранными матрицами, соответствующими стандарту КВТ. Для качественной опрессовки требуется использовать именно те матрицы, которые рекомендованы производителем - это гарантирует плотную, однородную деформацию трубчатой части без трещин и перекосов. Установка выполняется путём вставки жилы в трубку и последующего сжатия прессом. Хвостовик имеет точную длину, чтобы исключить ошибки при позиционировании в прессе.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3449-066-97284872-2014, которое регламентирует механические и электрические параметры. Лужёное покрытие соответствует климатическому исполнению Т2 - устойчиво к воздействию влаги и температурным колебаниям в закрытых помещениях. Напряжение 35 кВ допускает применение в среднем напряжении, однако требует соблюдения норм безопасности при работе под напряжением - только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Высокая проводимость благодаря чистой меди марки М1
• Защита от коррозии - лужение предотвращает образование оксидов на поверхности контакта
• Точная геометрия - размеры совпадают с европейскими аналогами, снижают риск несовместимости
• Чёткая маркировка типа и логотипа КВТ на каждом изделии - исключает путаницу при монтаже
• Оптимизация под массовые типы кабелей - работает с 99% многожильных проводов, используемых в строительстве
• Единая система - совместимость с инструментом и матрицами КВТ минимизирует риски некачественного монтажа

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при опрессовке
• Работают только при использовании подходящих матриц; применение сторонних прессов или матриц может привести к плохому контакту или повреждению наконечника
• Не следует использовать в открытых наружных установках без дополнительной защиты - хотя лужение устойчиво к влаге, длительное воздействие осадков и соли снижает срок службы
• Запрещено применять при температурах выше +105 C - материал теряет прочность, возможно ослабление контакта

Примеры использования

• Подключение медного кабеля 70 мм2 к шине заземления в распределительном щите
• Оконцевание фазных жил в трансформаторной подстанции 10(6)/0,4 кВ
• Присоединение клеммы к выводу автоматического выключателя в промышленном оборудовании
• Монтаж в системах энергообеспечения насосных станций, конвейеров, вентиляторов

Практические советы

• Перед опрессовкой обязательно удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри трубки снижает качество контакта
• Проверьте соответствие диаметра отверстия (12 мм) и болта - не используйте болты большего диаметра, они не будут затянуты должным образом
• Для контроля качества опрессовки - после сжатия попробуйте слегка потянуть жилу: она не должна выскальзывать
• Храните наконечники в сухом месте - даже лужёные изделия могут окисляться при постоянной влажности
• Если вы используете пресс КВТ - выбирайте матрицу, указанную в руководстве к вашей модели; не заменяйте её случайными
• При необходимости замены - заказывайте весь комплект: наконечники, матрицы, пресс - так вы гарантированно получите надёжный результат
