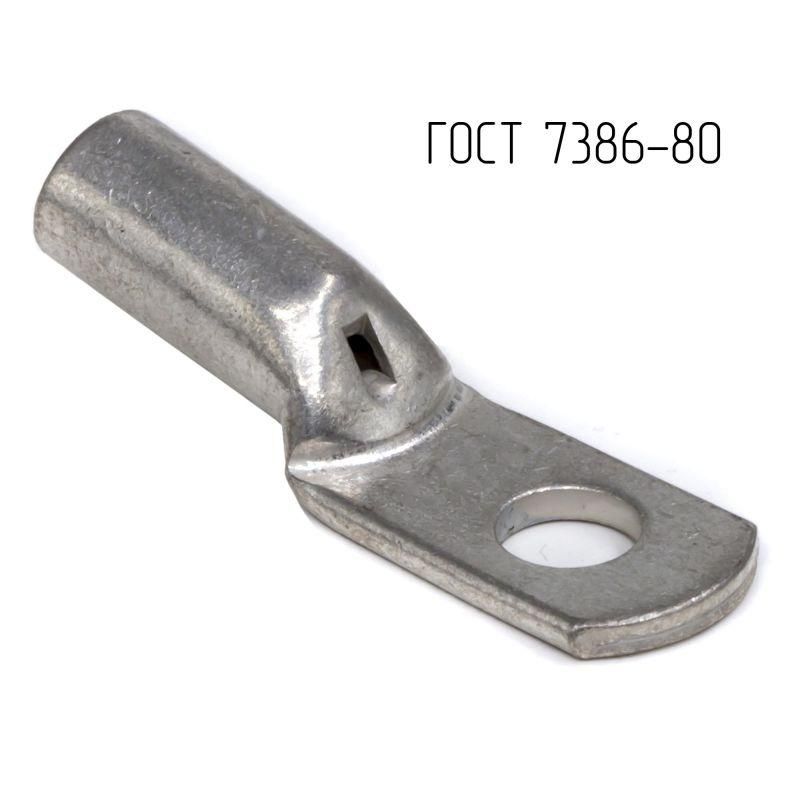

Наконечник 70-10-13-М-Т2 ГОСТ 7386-80 | CLC70-10-13G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 70 мм2 M10-13-М-Т2 ГОСТ 7386-80 от бренда DKC (ДКС) - надёжное решение для оконцевания медных кабелей сечением 70 мм2. Артикул clc70-10-13g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение под болт М10.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 70 мм2 M10-13-М-Т2 ГОСТ 7386-80 применяется для оконцевания многожильных и одножильных медных проводов и кабелей. Обеспечивает надёжный электрический контакт между кабелем и зажимом болтового соединения. Подходит для установки в распределительных щитах, силовых шкафах, на выводах автоматических выключателей, контакторов, трансформаторов и других устройств, требующих высокой токовой нагрузки.

Технические характеристики

• Поперечное сечение проводника: 70 мм2
• Размер резьбы: М10
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение кабеля относительно болта
• Защитное покрытие: лужёное - предотвращает окисление меди и снижает переходное сопротивление
• Класс проводника: несколько - совместим с многожильными и одножильными медными жилами
• Количество монтажных отверстий: одно - для одного болта М10
• Наличие смотрового отверстия: да - позволяет проверить глубину запрессовки жилы
• Номинальный ток: до 270 А (по ПУЭ-7 п.1.3.10–1.3.11)
• Материал: медь М1
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 70 мм2 M10-13-М-Т2 ГОСТ 7386-80 совместим с болтами класса точности 4H/5H и гайками М10. Для монтажа необходимо:

• Зачистить изоляцию кабеля на длину, соответствующую длине гильзы (обычно 15–20 мм);
• Вставить жилу в гильзу до упора - контроль через смотровое отверстие;
• Обжать гильзу специальным пресс-клещами с матрицей для сечения 70 мм2;
• Закрепить контактную площадку болтом М10 моментом затяжки 19–22 Нм.

Геометрическая форма с внутренней фаской упрощает введение жилы в гильзу, особенно при работе с плотными многожильными проводами.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует механическую и электрическую совместимость с европейскими и российскими стандартами клеммных соединений. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Номинальный ток 270 А соответствует требованиям ПУЭ-7 для длительной работы в закрытых электроустановках.

Преимущества

• Высокая теплостойкость и низкое переходное сопротивление благодаря материалу М1 и лужению;
• Наличие смотрового отверстия исключает риск недопрессовки;
• Прямой угол 180° удобен для компактного монтажа в ограниченном пространстве;
• Фаска внутри гильзы снижает усилие при введении жилы и защищает провод от перегиба;
• Совместим с сериями Quadro и другими системами, использующими стандартные болты М10.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна химическая реакция и потеря контакта;
• Не рекомендовано использование в открытых наружных установках без дополнительной защиты от осадков и солнца;
• Не допускается повторная обжимка после демонтажа - деформация гильзы снижает надёжность контакта;
• Максимальная температура эксплуатации - +105 C; выше - риск потери свойств лудения.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям;
• Соединение кабелей питания в центрах управления насосными станциями;
• Присоединение к шинам сборки в силовых щитах 400 В;
• Крепление заземляющих проводников в промышленных объектах.

Практические советы

• Перед обжимом убедитесь, что жила полностью вошла в гильзу - видно через смотровое отверстие.
• Используйте только подходящие пресс-клещи с матрицей для 70 мм2 - некорректный инструмент вызывает трещины в меди.
• Проверьте момент затяжки болта М10: слишком слабая затяжка - нагрев, слишком сильная - повреждение резьбы.
• При замене старого наконечника - всегда проверяйте состояние контактной поверхности на предмет окисления или следов перегрева.
• Артикул clc70-10-13g80t2 от DKC (ДКС) легко заменяет аналоги по ГОСТ - совпадают все габариты и параметры.
