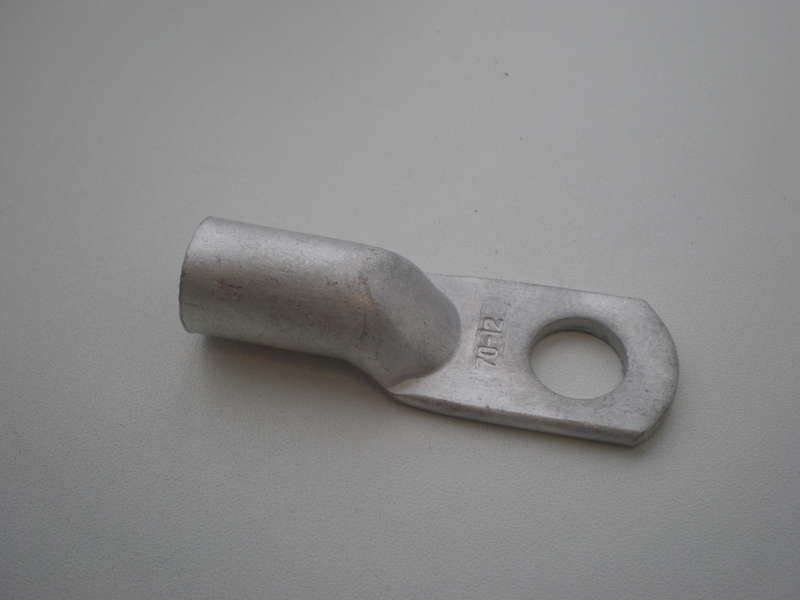

Наконечник луженый ТМЛ 70-12-13 УХЛ3 опрес. медн. CuPRO КЗОЦМ 557912

Наконечник луженый медный ТМЛ 70-12-13 Т2 опрессовочный от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 70 мм2 через опрессовку. Этот тип наконечника обеспечивает устойчивый электрический контакт даже в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Наконечник луженый медный ТМЛ 70-12-13 Т2 опрессовочный используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется долговременная, безопасная и неразъёмная связь между кабелем и зажимом - например, на шинах распределительных щитов, контактах автоматических выключателей, заземлениях, силовых клеммах оборудования.

Подходит для установки в промышленном оборудовании, энергообъектах, транспорте, системах освещения и управления. Особенно эффективен в средах с высокой влажностью, запылённостью или колебаниями температуры.

Технические характеристики

• Сечение жилы: 70 мм2 - рассчитан на токовые нагрузки, соответствующие этому значению;
• Диаметр отверстия: 13 мм - совместим с болтами, шпильками и зажимами этого размера;
• Материал: медь марки М2 - высокая электропроводность, минимальные потери мощности;
• Покрытие: лужение (олово) - предотвращает окисление, снижает переходное сопротивление, упрощает последующую пайку;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке, исключает деформацию;
• Диапазон рабочих температур: от –70 C до +45 C - работает в холодных регионах и закрытых помещениях с контролируемым микроклиматом;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное соединение без пайки.

Совместимость и монтаж

Наконечник луженый медный ТМЛ 70-12-13 Т2 опрессовочный совместим с любыми зажимами, имеющими отверстие Ø13 мм. Для монтажа необходима гидравлическая или ручная опрессовка - клещи должны иметь матрицу, подходящую под этот тип наконечника. Убедитесь, что глубина и давление опрессовки соответствуют рекомендациям производителя инструмента. Недостаточно плотная опрессовка вызывает нагрев, перегрузку и выход из строя. Перед монтажом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция препятствует качественному соединению.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ 7385–80 и внутренними нормами АО “КЗОЦМ”. Лужёная поверхность снижает риск возгорания при плохом контакте. Температурный режим (-70…+45 C) гарантирует сохранение целостности материала в экстремальных условиях. Соответствие материалу М2 обеспечивает стабильность при длительных нагрузках.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 - минимизирует тепловые потери;
• Защита от коррозии слоем олова - продлевает срок службы в агрессивной среде;
• Кольцевая форма контактной площадки - равномерное распределение усилия, исключает повреждение зажима;
• Удобство сборки - не требует пайки, быстрый и надёжный способ фиксации;
• Атмосферостойкость - можно применять вне помещений при условии защиты от прямого воздействия воды.

Ограничения применения

Не применяется для алюминиевых кабелей - отличается коэффициентом расширения и химической активностью, возможна элетрохимическая коррозия. Не допускается использование при температурах выше +45 C - материал теряет механическую прочность, возможно ослабление опрессовки. Не следует применять в местах постоянного погружения в жидкости - хотя лужение защищает от влаги, сам наконечник не является водоуплотнённым элементом. Также не подходит для частых разборок - опрессованное соединение не восстанавливаемо.

Примеры использования

• Подключение силового кабеля 70 мм2 к шине заземления в распределительном щите;
• Соединение кабеля питания с клеммой двигателя насоса на промышленной линии;
• Фиксация кабеля в контуре системы аварийного освещения в холодильных камерах;
• Монтаж заземляющего провода на металлоконструкции в условиях сурового климата (например, на Севере).

Практические советы

• Выбирая наконечник, проверьте соответствие сечения кабеля - 70 мм2 - и диаметра отверстия 13 мм; не используйте меньшие/большие варианты;
• Перед опрессовкой протяните кабель в наконечник до упора - не должно остаться свободного участка жилы;
• Используйте только инструмент с правильными матрицами - некорректная опрессовка приведёт к перегреву и отказу;
• Проверяйте качество соединения после монтажа: попробуйте слегка повернуть наконечник - он не должен двигаться;
• При работе в сыром месте дополнительно изолируйте место соединения термоусадкой - лужение не заменяет внешнюю защиту.
