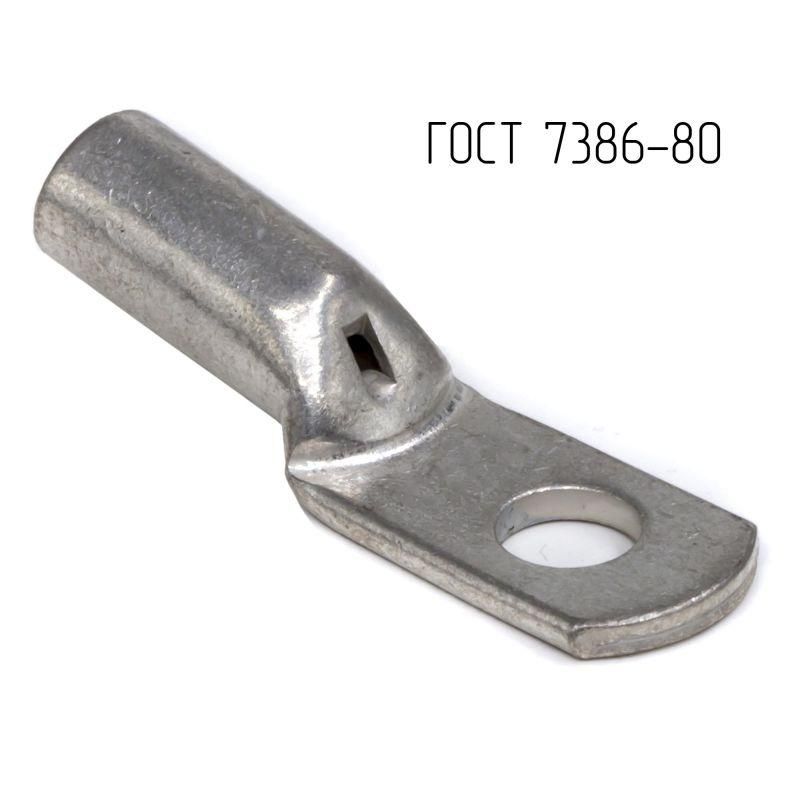

Наконечник 70-12-13-М-Т2 ГОСТ 7386-80 | CLC70-12-13G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 70 мм2 M12 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных кабелей сечением 70 мм2, обеспечивающее прочное и долговечное соединение при обжиме. Артикул clc70-12-13g80t2 соответствует стандарту ГОСТ 7386-80 и применяется в силовых цепях с высокими нагрузками.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 70 мм2 M12 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в распределительных щитах, на шинах, контактах автоматических выключателей, трансформаторах и оборудовании с большими токами. Подходит для промышленного оборудования, энергоустановок, систем автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Диаметр резьбы: M12 (соответствует метизу М12)
• Материал: медь М1 - высокая проводимость и пластичность
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - обеспечивает равномерную передачу тока
• Угол соединения: 180° - прямое расположение кабеля относительно крепёжного элемента
• Количество отверстий: одно - для одного болта М12
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки при обжиме
• Способ монтажа: обжим - требует специального инструмента
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Номинальный ток: до 270 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 70 мм2 M12 ГОСТ 7386-80 совместим с любыми болтами и гайками стандарта М12. Для установки необходим обжимной инструмент с матрицей, подходящей под сечение 70 мм2 и тип трубчатых наконечников. Обязательно проверьте глубину вставки жилы - смотровое отверстие позволяет визуально убедиться, что жила полностью вошла в гильзу. Учитывайте посадочный диаметр: внутренняя фаска на гильзе упрощает введение жилы, особенно многожильной.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80 - государственному стандарту на кабельные наконечники. Лужёное покрытие снижает риск окисления и повышает безопасность соединений в условиях повышенной влажности. Номинальный ток 270 А соответствует требованиям ПУЭ-7, что гарантирует допустимую нагрузку без перегрева. Соответствие стандарту обеспечивает сертифицированную надёжность при использовании в электроустановках.

Преимущества

• Высокая проводимость меди М1 минимизирует потери энергии и нагрев
• Лужёное покрытие продлевает срок службы в агрессивных средах
• Внутренняя фаска на гильзе облегчает ввод жилы, снижает риск повреждения
• Смотровое отверстие исключает некачественный обжим - важна для контроля качества
• Стандартная форма и размеры обеспечивают совместимость с широким спектром клемм и зажимов

Ограничения применения

• Не предназначена для алюминиевых жил - материал медный, несовместим с алюминием
• Требуется точный обжим; использование неподходящего инструмента приведёт к плохому контакту или разрушению наконечника
• Работает только при температуре окружающей среды, соответствующей классу изоляции кабеля
• Не рекомендуется использовать в условиях постоянного механического воздействия без дополнительной защиты

Примеры использования

• Подключение мощных двигателей к частотным преобразователям
• Запитка силовых шин в распределительных щитах 400/690 В
• Соединение кабелей с выводами трансформаторов и реакторов
• Обустройство заземляющих контуров с большим током утечки
• Промышленные конвейеры, насосные станции, сварочные аппараты

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не более и не менее
• Используйте обжимной клещи с регулировкой усилия и правильной матрицей (например, для 70 мм2)
• Проверяйте качество обжима: после сжатия жила должна быть плотно заключена, а смотровое отверстие показывать её край
• При работе с многожильными кабелями слегка скрутите жилы перед введением - так они лучше войдут в гильзу
• После монтажа затяните болт М12 с моментом, указанным в документации оборудования - переусиливать нельзя
• Артикул clc70-12-13g80t2 от DKC (ДКС) - один из самых распространённых в промышленном секторе; всегда проверяйте комплектацию перед заказом
