Наконечник кабельный ТМЛ(DIN) 70-12 - 58663 КВТ

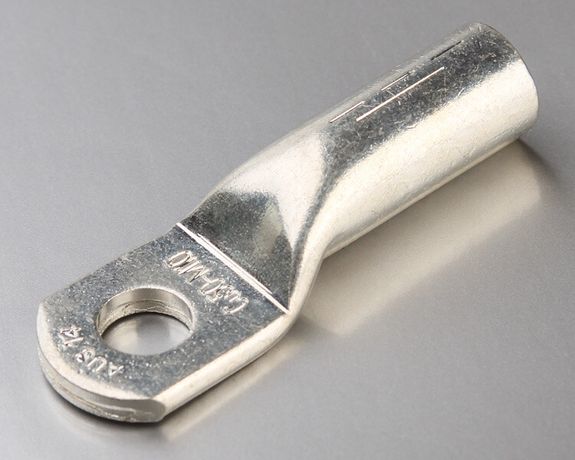

Наконечник кабельный медный луженый ТМЛ(DIN) 70-12-11.5 от КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 70 мм2 методом опрессовки. Артикул 58663 соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - особенно там, где важна долговечность соединений в сложных климатических условиях.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 70-12-11.5 используется для создания прочного и токопроводящего соединения между многожильным медным проводом и зажимом, болтом или шиной. Применяется в распределительных устройствах, трансформаторах, щитах, станках и других системах, где требуется надёжный контакт при больших токах. Подходит для монтажа в закрытых помещениях и на открытых участках благодаря защите от коррозии.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение провода: 70 мм2
• Диаметр отверстия: 12 мм - подходит для болтов M12
• Наружный диаметр: 16,5 мм
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Покрытие: лужёное (олово-висмутовое), класс защиты T2
• Угол соединения: 180° - прямое расположение провода относительно контакта
• Количество монтажных отверстий: 1
• Номинальное напряжение: 35 кВ
• Стандарт: DIN 46235
• Способ монтажа: опрессовка
• Цвет: серый
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 70-12-11.5 совместим с гидравлическими и механическими клещами для опрессовки, имеющими матрицы, подходящие под диапазон сечений 6–1000 мм2. На трубной части нанесена двухдорожечная разметка - она указывает точное положение для одной или двух опрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, соответствующую сечению 70 мм2 и форме наконечника. Перед опрессовкой зачищается изоляция на длину, равную глубине гильзы наконечника - не более того, чтобы не повредить жилы.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Номинальное напряжение 35 кВ позволяет применять его в средневольтных сетях. Лужёное покрытие снижает риск окисления, что важно для безопасности в условиях повышенной влажности или перепадов температур. Соответствие стандарту гарантирует соответствие требованиям к тепловой стойкости, механической прочности и электрической проводимости.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери энергии и нагрев в месте соединения
• Лужёное покрытие предотвращает коррозию даже при длительном воздействии влаги и химически активной среды
• Кольцевая форма контактной площадки исключает деформацию при затяжке болта
• Разметка на трубе упрощает правильную опрессовку и снижает вероятность брака
• Соответствие DIN 46235 обеспечивает взаимозаменяемость с другими изделиями этого стандарта

Ограничения применения

• Не предназначено для одножильных проводов - требует многожильного кабеля для равномерного заполнения гильзы
• Не рекомендуется использовать в условиях постоянного механического изгиба - после опрессовки соединение становится жестким
• Запрещён монтаж без специальных клещей; скручивание или пайка недопустимы - нарушают целостность соединения и снижают безопасность
• Не следует применять в средах с агрессивными химикатами, несмотря на лужение - для таких условий нужны наконечники с дополнительной защитой

Примеры использования

• Подключение силового кабеля 70 мм2 к шине в распределительном щите 10(6)/0,4 кВ
• Оконцевание фазных проводов в трансформаторной подстанции
• Присоединение кабеля к заземляющей шине в промышленном оборудовании
• Монтаж в частотных преобразователях и пускателях, где важна стабильность контакта при высоких токах

Практические советы

• Перед установкой проверьте, что диаметр отверстия 12 мм соответствует болту или зажиму - не допускается использование большего или меньшего крепёжа
• При использовании матриц с двумя отпечатками - делайте две опрессовки, соблюдая интервал по разметке
• После опрессовки осмотрите место соединения: не должно быть трещин, выступов металла или неплотного прилегания
• Храните наконечники в сухом помещении - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия
• Для массового монтажа выбирайте упаковки по 50 шт. - удобнее для работы бригады и экономичнее
