Наконечник медный ТМ 70-12-13 (70мм² - Ø12мм) (в упак. 5 шт.) | 07-5326-1 Rexant MEET

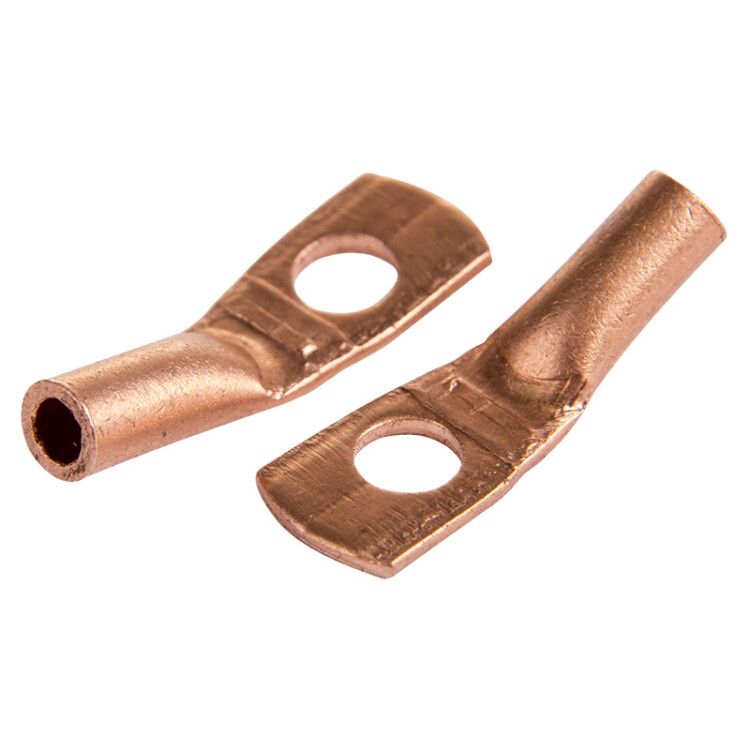

Наконечник медный ТМ 70-12-13 (70 кв. мм – 12 мм) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 70 мм2 с последующим креплением через болтовые соединения. Артикулы etm07-5326-1 и 07-5326-1 соответствуют одной модели - это универсальное решение для силовых цепей, где важна минимальная переходная сопротивление и механическая прочность.

Назначение и область применения

Наконечник медный ТМ 70-12-13 применяется для подготовки концов медных многожильных проводов к соединению с зажимами, шинами, клеммами оборудования. Подходит для установки на силовые кабели в распределительных щитах, трансформаторах, контакторах, автоматических выключателях, сварочных аппаратах и других устройствах с высокими токовыми нагрузками. Используется там, где требуется устойчивый контакт без перегрева и ослабления соединения.

Технические характеристики

• Поперечное сечение: 70 мм2 - рассчитан на токи до 200–250 А в зависимости от условий эксплуатации
• Диаметр отверстия: 12 мм - совместим с болтами M12
• Внутренний диаметр хвостовика: 13 мм - обеспечивает плотную посадку на жилу провода
• Материал: медь - высокая электропроводность, низкое сопротивление, устойчивость к окислению
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болта
• Угол соединения: 180° - прямое расположение провода относительно точки крепления
• Способ монтажа: опрессовка - требует специального инструмента (клещи для медных наконечников)
• Количество монтажных отверстий: одно - для одиночного болтового соединения
• Покрытие: без покрытия - медь открытая, требует защиты от коррозии в агрессивных средах

Совместимость и монтаж

Наконечник медный ТМ 70-12-13 совместим с многожильными медными проводами сечением 70 мм2. Для качественного монтажа необходимо использовать гидравлические или механические клещи с матрицей, подходящей под размер 70 мм2 и диаметром 12 мм. После опрессовки проверьте герметичность соединения - металл должен полностью заполнить жилу без зазоров. Убедитесь, что диаметр болта не превышает 12 мм, чтобы избежать повреждения резьбы или деформации наконечника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 для медных наконечников. Отсутствие изоляционного покрытия делает его пригодным только для закрытых, защищённых местах - внутри щитов, корпусов или при наличии внешней изоляции после монтажа. Применение в условиях повышенной влажности или агрессивной среды без дополнительной защиты (например, термоусадки или смазки) снижает срок службы.

Преимущества

• Высокая электропроводность меди минимизирует тепловые потери и риск перегрева
• Кольцевая форма контактной площадки предотвращает перекос при затяжке болта
• Прямой угол (180°) удобен для компактной укладки в ограниченном пространстве
• Опрессовка создаёт монолитное соединение - исключает ослабление со временем
• Рассчитан на длительную работу под высокими токами - идеален для промышленных систем

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке
• Без покрытия - не рекомендуется для открытой установки во влажных, солевых или химически активных средах
• Требует точного подбора инструмента для опрессовки - некорректное давление вызывает трещины или плохой контакт
• Не подходит для частых демонтажей - при повторной сборке возможно повреждение металла
• Запрещено применять с алюминиевыми проводами - различие коэффициентов расширения вызывает ослабление контакта

Примеры использования

• Подключение медного кабеля 70 мм2 к шине PE в распределительном щите 0,4 кВ
• Соединение фазного провода с входной клеммой мощного преобразователя частоты
• Присоединение кабельного вывода к заземляющей шине в промышленном цехе
• Монтаж на выходе трансформатора питания для сварочного аппарата

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - 13 мм; лишняя изоляция мешает плотному контакту
• Обязательно используйте инструмент с регулировкой усилия - для 70 мм2 требуется около 10–12 тонн давления
• После монтажа проверьте контакт мультиметром: сопротивление между наконечником и проводом должно быть менее 0,5 мОм
• В условиях повышенной влажности нанесите тонкий слой антикоррозийной смазки (например, Контакт-Электро) на поверхность наконечника
• При замене старого наконечника - всегда выбирайте тот же тип ТМ 70-12-13, а не аналог с другим углом или диаметром
• Храните в сухом месте - даже без покрытия медь сохраняет работоспособность, если не подвергалась воздействию влаги
