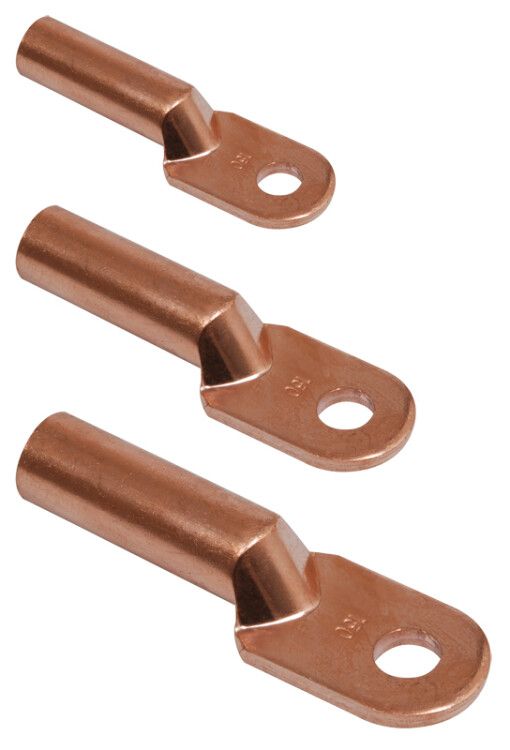

Наконечник кабельный DT-70 медный прессованный - UNP22-070-11-12 IEK

Наконечник кабельный медный прессованный DT-70 от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 70 мм2 методом опрессовки. Артикул unp22-070-11-12 соответствует требованиям промышленного монтажа и используется там, где важна механическая прочность и устойчивость контакта.

Назначение и область применения

Наконечник кабельный медный прессованный DT-70 применяется для создания качественного электрического соединения между медным многожильным проводом и зажимом оборудования - например, автоматическим выключателем, шиной, клеммной колодкой или трансформатором. Подходит для силовых цепей, распределительных щитов, промышленного оборудования и систем заземления.

Технические характеристики

• Номинальное сечение проводника: 70 мм2 - рассчитан на токовые нагрузки, характерные для мощных установок;
• Материал: медь - обеспечивает высокую электропроводность и термическую стойкость;
• Тип монтажа: опрессовка - требует специального пресс-клещей, исключает пайку;
• Диаметр отверстия: 12,5 мм - совместим с болтами М12 и аналогичными крепёжными элементами;
• Наружный диаметр: 16 мм - влияет на габариты сборки в плотном корпусе;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке;
• Тип проводника: многожильный - идеально подходит для гибких кабелей;
• Угол соединения: прямолинейный - позволяет сохранить компактную форму сборки;
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде;
• Цвет: бронзовый - визуальный индикатор материала, не является функциональным параметром;
• Срок службы: 5 лет - указан при соблюдении условий эксплуатации, не гарантирует долговечность в условиях повышенной влажности или химической активности.

Совместимость и монтаж

Наконечник DT-70 совместим с любым оборудованием, имеющим крепление болтом M12. Для монтажа требуется пресс-клещи с матрицей, подходящей под сечение 70 мм2 и тип наконечника. Убедитесь, что глубина захода провода полностью заполнит трубчатую часть наконечника - недостаточная опрессовка снижает надёжность соединения. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выпирания металла.

Безопасность и стандарты

Наконечник кабельный медный прессованный DT-70 изготовлен в соответствии с требованиями ГОСТ Р 50489-92 и EN 60228. Соответствие нормам обеспечивает безопасность при работе под напряжением до 1000 В переменного тока. Отсутствие изоляционного покрытия требует обязательного использования внешней изоляции (термотрубки, изоленты) после монтажа, особенно в открытых распределительных устройствах.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения;
• Прессованная форма даёт более надёжный контакт, чем паяный или просто закручивающийся;
• Стандартный диаметр отверстия 12,5 мм обеспечивает универсальность совмещаемости с большинством промышленных клемм;
• Жесткий прямолинейный дизайн удобен для компактной укладки в шкафах и щитах.

Ограничения применения

• Не предназначена для одножильных проводов - возможен риск повреждения жилы при опрессовке;
• Отсутствие защитного покрытия делает изделие восприимчивым к коррозии во влажных, солевых или химически агрессивных средах - рекомендуются герметизация или применение в помещениях с контролируемой влажностью;
• Срок службы 5 лет ограничен условиями окружающей среды; при температуре выше +70 C или постоянной вибрации срок может сокращаться;
• Не подходит для мобильных или частично движущихся участков цепи - не обладает достаточной гибкостью.

Примеры использования

• Подключение входного кабеля 70 мм2 к главному автоматическому выключателю в распределительном щите;
• Заземление шины PE в промышленном электрошкафе;
• Соединение кабеля питания с выводами преобразователя частоты или двигателя;
• Обустройство контура заземления на производстве с использованием медного провода сечением 70 мм2.

Практические советы

• Перед монтажом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте пресс-клещи с матрицей, помеченной как “70” или “DT-70”; используйте клещи с фиксацией давления, чтобы избежать недопрессовки;
• Проверяйте посадочный диаметр отверстия (12,5 мм) перед заказом болтов - он должен точно совпадать с размером крепёжа;
• После опрессовки обязательно изолируйте место соединения термоусадочной трубкой или изолентой - даже если оборудование находится в закрытом шкафу;
• На объектах с высокой влажностью (например, на производствах с мойкой оборудования) замените этот наконечник на модель с никелированным покрытием.
