Наконечник медный ТМ 70-12-13 (70кв.мм - D12мм) (в упак. 50 шт.) | 07-5326-2 REXANT MEET

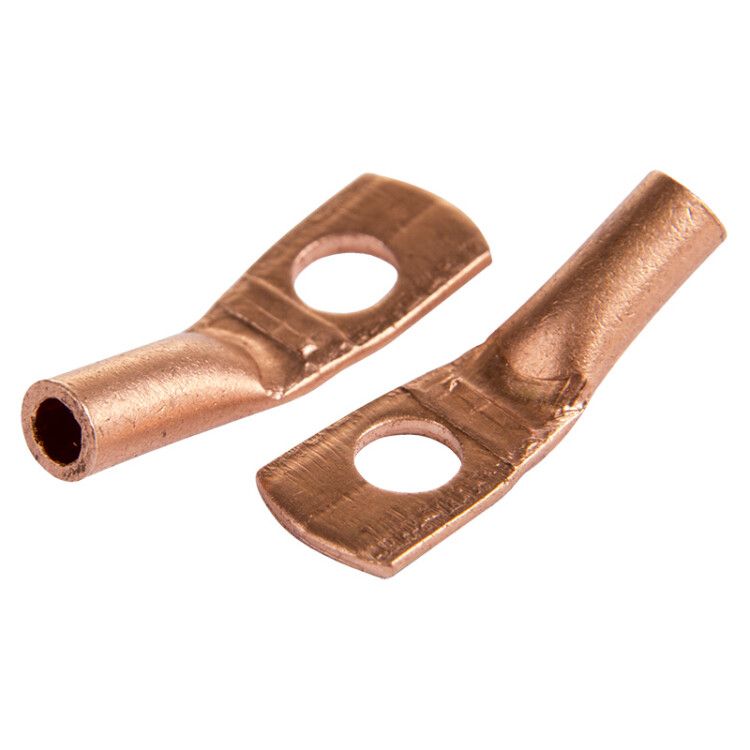

Наконечник медный ТМ 70-12-13 (70 кв. мм – 12 мм) от бренда REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 70 мм2. Упакован по 50 штук, этот наконечник применяют там, где требуется прочное и долговечное соединение через болты - например, на шинах распределительных щитов или зажимах оборудования.

Назначение и область применения

Наконечник медный ТМ 70-12-13 служит для подготовки концов многожильных медных проводов к соединению с болтовыми зажимами. Он предотвращает расслоение жил при затяжке, улучшает контакт и снижает риск перегрева. Применяется в силовых цепях: распределительных щитах, преобразователях частоты, контакторах, автоматических выключателях, шинах постоянного тока, системах заземления и других устройствах, требующих надёжного электрического соединения.

Технические характеристики

• Поперечное сечение: 70 мм2 - соответствует многожильным проводам этого сечения;
• Диаметр отверстия: 12 мм - совместим с болтами M12;
• Внутренний диаметр хвостовика: 13 мм - гарантирует плотную посадку на проводе;
• Материал: медь - обеспечивает минимальное переходное сопротивление и хорошую теплопроводность;
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болтом;
• Угол соединения: 180° - прямое расположение провода относительно зажима;
• Способ монтажа: опрессовка - требует специального инструмента;
• Защитное покрытие: отсутствует - рекомендуется применять в сухих помещениях или дополнительно защищать;
• Количество отверстий: одно - для одиночного болта.

Совместимость и монтаж

Наконечник ТМ 70-12-13 совместим с многожильными медными проводами сечением 70 мм2. Для установки необходима гидравлическая или механическая опрессовка - ручной клещевой инструмент с матрицей под 70 мм2. После опрессовки проверьте качество соединения: металл не должен треснуть, а провод не должен свободно двигаться внутри наконечника. Болт M12 с гайкой и шайбой должны полностью закрывать контактную поверхность. Не используйте наконечники с повреждённой формой или следами коррозии.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 7385–94 (наконечники трубчатые медные). Наличие сертификатов качества от REXANT подтверждает соответствие нормам безопасности. Отсутствие изоляционного покрытия делает обязательным использование защитных кожухов, изолирующих элементов или термоусадочных трубок при работе в условиях повышенной влажности или доступа людей.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Жесткая кольцевая форма обеспечивает равномерное давление при затяжке болта, исключая деформацию;
• Чётко заданные размеры (70/12/13) позволяют точно подбирать комплектующие без проб и ошибок;
• Рассчитан на длительную работу под большой токовой нагрузкой - до сотен ампер в зависимости от системы;
• Упаковка по 50 шт. удобна для крупномасштабных работ и экономична при заказе партиями.

Ограничения применения

• Не предназначена для одножильных проводов - возможен плохой контакт и разрушение жилы;
• Без защиты от внешней среды - нельзя использовать во влажных, агрессивных или открытых местах без дополнительной герметизации;
• Требуется точный подбор инструмента для опрессовки - некорректный инструмент вызывает слабый контакт или разрыв металла;
• Запрещается использовать с алюминиевыми проводами - различие коэффициентов расширения вызывает ослабление соединения;
• Не подходит для быстроразъёмных соединений - только фиксированные болтовые соединения.

Примеры использования

• Подключение мощных кабелей к входному рубильнику в щите 630 А;
• Соединение шины PE в распределительном пункте с заземляющим проводом 70 мм2;
• Присоединение выводов частотного преобразователя к двигателю;
• Обустройство контура заземления на промышленной площадке;
• Электромонтаж в цехах с большим потреблением электроэнергии - сварочные аппараты, насосы, конвейеры.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине наконечника + 1–2 мм - слишком длинный провод будет торчать, слишком короткий - плохо фиксируться;
• Выбирайте матрицу опрессовки именно под 70 мм2 - даже небольшая разница в размере снижает надёжность;
• После монтажа протестируйте соединение тестером на сопротивление - допустимо менее 0,5 мОм;
• При использовании в сырых помещениях смажьте место соединения антикоррозийной пастой (например, Контактол);
• Храните наконечники в сухом месте - медь легко окисляется при воздействии влаги и воздуха;
• Артикулы etm07-5326-2 и 07-5326-2 - один и тот же продукт, отличаются лишь оформлением номера - выбирайте любой.
