Наконечник кабельный ТМ 70-12-13 - 42586 КВТ

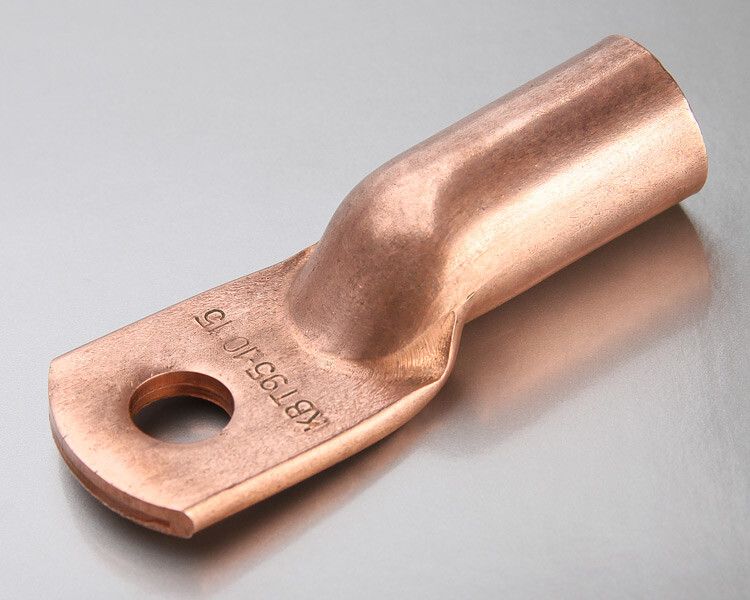

Наконечник кабельный медный ТМ 70-12-13 для опрессовки (50 шт/упак) КВТ предназначен для надёжного оконцевания медных кабелей и проводов сечением 70 мм2 методом опрессовки. Продукт соответствует ГОСТ 7386-80, изготовлен из электротехнической меди М2 и применяется в силовых цепях до 35 кВ. Бренд КВТ - единственный российский производитель, обеспечивающий полный спектр типоразмеров по этому стандарту.

Назначение и область применения

Наконечник кабельный медный ТМ 70-12-13 для опрессовки (50 шт/упак) КВТ используется для создания прочного и электрически надёжного соединения между медным проводом и контактными элементами - зажимами, шинами, коммутационными аппаратами. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, ячейках КРУ, на промышленном оборудовании и энергетических объектах. Применяется там, где требуется устойчивый контакт при больших токах и высоких механических нагрузках.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Диаметр отверстия под болт: 12 мм
• Наружный диаметр хвостовика: 16 мм
• Номинальное напряжение: 35 кВ
• Тип соединения: прямолинейный (угол 180°)
• Количество отверстий: одно
• Материал: медь марки М2 (электротехническая, высокой проводимости)
• Покрытие: без покрытия (не омеднён, не никелирован)
• Климатическое исполнение: УХЛ3 (для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью)
• Стандарт: ГОСТ 7386-80
• Форма опрессовки: MW-образная (по технологии КВТ)
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный медный ТМ 70-12-13 для опрессовки (50 шт/упак) КВТ монтируется с помощью гидравлического пресса и специальных матриц MW-образной формы. Совместим с прессами КВТ, а также с другими устройствами, поддерживающими аналогичные матрицы. Для правильного монтажа:

• Обязательно снимите изоляцию с кабеля точно на длину хвостовика - не больше и не меньше.
• Перед вставкой проверьте, что жила имеет класс гибкости 5–6. Для жил 2–3 класса гибкости используйте таблицу подбора от КВТ - иначе возможна деформация или плохая опрессовка.
• Используйте только матрицу, соответствующую типоразмеру ТМ 70-12-13. Неправильная матрица приведёт к недопрессовке или перегреву металла.
• Не допускайте попадания грязи, оксидов или влаги внутрь наконечника перед опрессовкой.

Безопасность и стандарты

Наконечник кабельный медный ТМ 70-12-13 для опрессовки (50 шт/упак) КВТ произведен в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры, механическую прочность и электрические параметры. Выдерживает рабочее напряжение до 35 кВ. Отсутствие покрытия требует контроля условий эксплуатации - не применять во влажных, агрессивных средах без дополнительной защиты. Все изделия проходят термическую обработку (отжиг) для обеспечения однородной структуры металла и предотвращения трещин при опрессовке.

Преимущества

• Высокая точность формирования благодаря собственным технологическим штампам и матрицам КВТ.
• Штампованная маркировка каждого наконечника - легко идентифицировать типоразмер даже после установки.
• Галтовка и снятие фаски исключают заусенцы - ускоряет введение жилы и снижает риск повреждения изоляции.
• Отжиг материала увеличивает пластичность - позволяет добиться равномерной и плотной опрессовки без растрескивания.
• Производство полностью локализовано в России - гарантия качества и доступность запаса.

Ограничения применения

• Не предназначена для алюминиевых или композитных кабелей - только для медных жил.
• Без покрытия - не использовать в открытых, влажных, солёных или химически активных средах без внешней герметизации.
• Не подходит для многожильных кабелей 2–3 класса гибкости без подбора по специальной таблице - возможен перекос и потеря контакта.
• Требуется обязательное использование пресса с подходящей матрицей - ручной обжим или клещи не обеспечивают нужного давления.
• Не рекомендуется для частых демонтажей - опрессовка является постоянным соединением.

Примеры использования

• Подключение медного кабеля 70 мм2 к шине в ячейке КРУ-10(6) кВ.
• Оконцевание фазного провода на входе в трансформаторную подстанцию.
• Монтаж заземляющего проводника в промышленном щите с большим током замыкания.
• Соединение кабеля с выводом автоматического выключателя в цепях переменного тока до 35 кВ.

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с маркировкой наконечника - 70 мм2 должны точно соответствовать.
• Если кабель имеет класс гибкости 2–3, выбирайте наконечник по таблице КВТ - возможно, потребуется меньший типоразмер.
• Храните наконечники в сухом месте - хотя они без покрытия, влага вызывает окисление поверхности, затрудняющее контакт.
• Проверяйте качество опрессовки: после сжатия не должно быть видно трещин, торец должен быть ровным, без выпирающих проволочек.
• Для массового монтажа заказывайте сразу несколько упаковок - партия из 50 штук удобна для одного проекта, но расход зависит от числа точек подключения.
