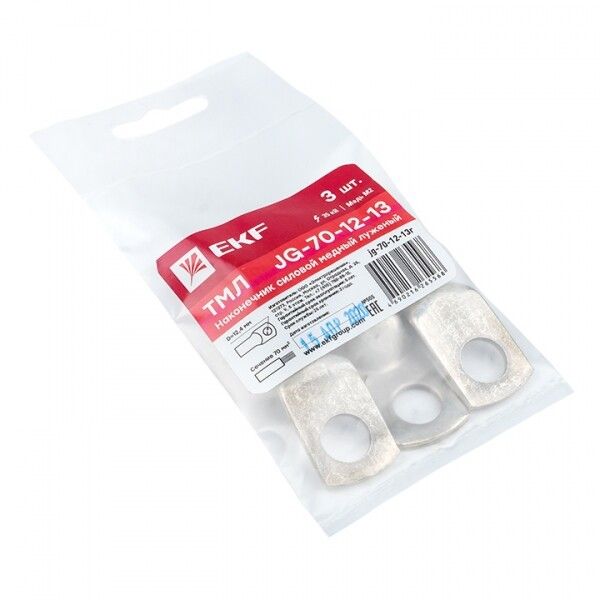

Наконечник силовой медный луженый JG-70-12-13 (ТМЛ) (3шт) PROxima | jg-70-12-13r EKF

Наконечник силовой медный луженый JG-70-12-13 (ТМЛ) от EKF серии PROxima предназначен для надёжного оконцевания медных проводов сечением 70 мм2 с последующим болтовым соединением. Лужёное покрытие защищает от коррозии, а специальная форма обеспечивает плотную посадку на контактной поверхности. Упакован по 3 штуки.

Назначение и область применения

Наконечник JG-70-12-13 (ТМЛ) используется для подготовки медных жил кабелей и проводов к болтовому соединению. Применяется там, где требуется прочное и долговечное электрическое соединение: в распределительных щитах, на шинах, контактах автоматических выключателей, трансформаторах и других устройствах высокой мощности.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Поперечное сечение: 70 мм2 - подходит для проводов и кабелей этого сечения.
• Резьба: M12 - совместим с болтами диаметром 12 мм.
• Покрытие: Лужёное - снижает окисление меди, улучшает контакт и устойчивость к влаге.
• Форма фланца: Кольцевая - равномерно распределяет усилие затяжки, предотвращает деформацию.
• Тонкий фланец: Да - позволяет установить наконечник в ограниченном пространстве.
• Количество отверстий: Одно - для одного болта.
• Цвет маркировки: Серый - соответствует стандартному цветовому кодированию для сечений 50–95 мм2.

Совместимость и монтаж

Наконечник JG-70-12-13 (ТМЛ) монтируется методом опрессовки специальным клещами. Для работы необходимы матрицы под сечение 70 мм2 и диаметр гильзы, соответствующий внутреннему размеру наконечника. После опрессовки провод вставляется в болтовое соединение с моментом затяжки, указанным в документации оборудования. Обязательно проверьте соответствие диаметра болта M12 и глубины посадки в зажиме.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ Р 50848-2006 и международным стандартом IEC 60947-7-1. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока. Лужёное покрытие исключает риск образования оксидной плёнки, которая может вызвать перегрев.

Преимущества

• Высокая механическая прочность благодаря однородной медной основе.
• Стабильный контакт благодаря лужению - меньше нагрев при нагрузках.
• Тонкий фланец позволяет использовать наконечник даже в компактных корпусах.
• Кольцевая форма фланца минимизирует риск повреждения изоляции при затяжке.
• Серая маркировка ускоряет визуальную идентификацию сечения при обслуживании.

Ограничения применения

• Не применяется для алюминиевых проводов - материал медный, несовместим с алюминием.
• Не предназначена для многожильных проводов без предварительной опрессовки - требует точного соблюдения технологии монтажа.
• Не рекомендовано использование вне закрытых помещений без дополнительной защиты от осадков - хотя лужение даёт антикоррозийную защиту, IP-класс не указан и не гарантируется.
• Подходит только для болтов M12; другие размеры не подходят без адаптеров.

Примеры использования

• Подключение входного кабеля 70 мм2 к главной шине PE в распределительном щите.
• Присоединение кабеля питания к выходу частотного преобразователя.
• Заводское соединение медного провода с клеммой двигателя или насоса.
• Обустройство цепей управления на конвейерах и станках с высокими токами.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция внутри ухудшает контакт.
• Используйте только профессиональные опрессовочные клещи с правильными матрицами - некачественная опрессовка приведёт к перегреву.
• Проверяйте посадочный диаметр болта M12 перед монтажом - не все зажимы имеют одинаковую глубину.
• При хранении держите наконечники в сухом месте - даже лужёные элементы могут окисляться при длительном воздействии влаги.
• JG-70-12-13 (ТМЛ) от EKF серии PROxima - это надёжный вариант для проектов, где важна долговечность и безопасность соединений.
