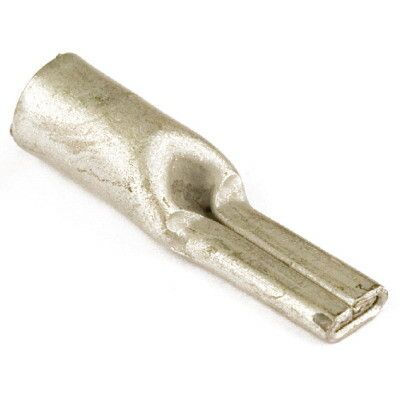

Наконечник штыревой плоский 70 мм.кв. 12х23.5мм. | 2I1 DKC ДКС

Наконечник штыревой плоский 70 мм2 12х23,5 мм (НШП) от DKC - это неизолированный силовой наконечник для надёжного соединения многожильных медных проводников с клеммами и шинами. Артикул 2i1 подходит для промышленной автоматизации, распределительных щитов и силовых цепей, где важна высокая токовая нагрузка и устойчивость к коррозии.

Назначение и область применения

Наконечник штыревой плоский 70 мм2 12х23,5 мм (НШП) используется для оконцевания зачищенных многожильных проводов перед подключением к болтовым соединениям, шинам, клеммным колодкам и другим контактным элементам. Применяется в силовых цепях постоянного и переменного тока: в щитах управления, на станках, конвейерах, системах освещения, энергоустановках и других объектах с высокими токовыми нагрузками до 70 мм2.

Технические характеристики

• Поперечное сечение: 70 мм2 - рассчитан на токовые нагрузки, соответствующие этому сечению медного проводника;
• Форма контакта: штыревая плоская - обеспечивает плотное прилегание к прямоугольным клеммам и шинам;
• Размер контактной площадки: 12×23,5 мм - совпадает с типовыми размерами болтовых зажимов;
• Материал: электротехническая медь - высокая проводимость и механическая прочность;
• Покрытие: лужёное с применением висмута - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Тип проводника: многожильный - оптимизирован для работы с мягкими, гибкими жилами;
• Угол соединения: прямолинейный - позволяет сохранить компактность сборки;
• Изоляция: отсутствует - требуется дополнительная изоляция при необходимости защиты от замыканий.

Совместимость и монтаж

Наконечник штыревой плоский 70 мм2 12х23,5 мм (НШП) совместим с любыми медными или алюминиевыми многожильными проводами указанного сечения. Для установки:

• Зачистите конец провода на длину, равную глубине втулки (не менее 23–24 мм);
• Вставьте провод в втулку так, чтобы все жилы были полностью внутри;
• Обожмите специальным прессом с матрицей, подходящей под размер 70 мм2 - не используйте клещи без регулировки усилия;
• Проверьте качество обжима: жила не должна выступать, металл втулки должен плотно охватывать провод без трещин;
• Подсоедините к клемме болтом нужного диаметра - обычно M8–M10, в зависимости от оборудования.

Втулка имеет точную геометрию - не требует предварительного формирования жилы, что экономит время при массовом монтаже.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к качеству электротехнических изделий. Лужёное покрытие соответствует нормам по уменьшению окисления и повышению долговечности соединений. Однако сам по себе наконечник не является изолирующим элементом - при работе в условиях повышенной влажности или доступа к токоведущим частям необходимо использовать дополнительные средства изоляции (термоусадочные трубки, изолирующие крышки).

Преимущества

• Высокая проводимость благодаря материалу - электротехнической меди;
• Стойкость к коррозии - лужение с висмутом продлевает срок службы даже в агрессивной среде;
• Пластичность материала - отжиг меди делает втулку устойчивой к деформациям при обжиме;
• Точная геометрия - исключает необходимость ручного формования жилы, ускоряет монтаж;
• Универсальность - подходит для большинства стандартных клемм и шин с аналогичными размерами.

Ограничения применения

• Не предназначена для одножильных проводов - возможен риск плохого контакта и перегрева;
• Не имеет собственной изоляции - нельзя использовать в открытых участках без дополнительной защиты;
• Не рекомендован для алюминиевых проводов без применения специальных паст и переходных элементов - риск электрохимической коррозии;
• Не подходит для частых демонтажей - многократные разборки могут повредить резьбу клеммы или деформировать втулку;
• Не следует использовать в условиях постоянного воздействия воды или химических веществ без герметизации соединения.

Примеры использования

• Подключение входных кабелей к главному рубильнику в распределительном щите;
• Присоединение фазных проводов к шинам PE/N в промышленных щитах;
• Соединение кабеля питания с клеммами частотного преобразователя;
• Подвод тока к мощным нагревательным элементам или двигателям в конвейерных системах.

Практические советы

• Перед обжимом проверьте соответствие сечения провода и наконечника - 70 мм2 требует точного подбора инструмента;
• Используйте пресс с матрицей, помеченной как “70” или “NShP-70”; некорректный инструмент вызывает плохой контакт;
• При работе с алюминием обязательно применяйте антиоксидантную пасту - даже при лужении есть риск окисления;
• После монтажа проверьте затяжку болта моментом, указанным в документации оборудования - переусилие может повредить втулку;
• Артикул 2i1 от DKC совместим с сериями Quadro - можно использовать в комплексных решениях с другими элементами этой линейки.
