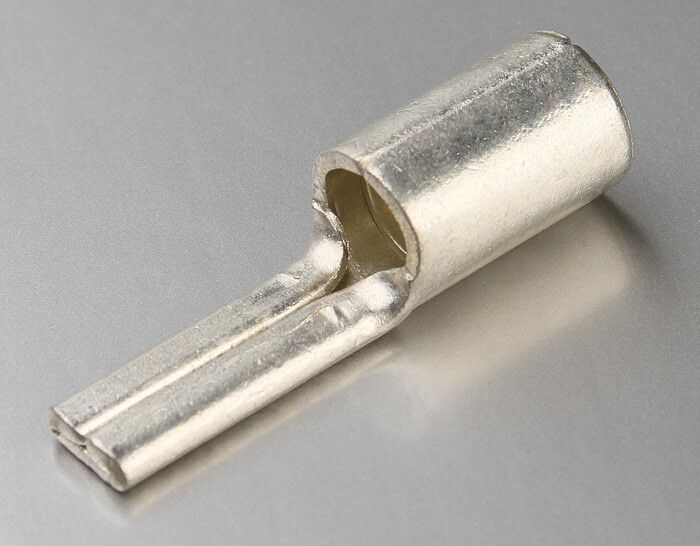

Наконечник штифтовой плоский НШП-70 (50 шт. в уп.) | 50313 КВТ

Наконечник штифтовой плоский НШП-70 (50 штук в упаковке) КВТ предназначен для надёжного оконцевания многожильных медных проводников сечением 70 мм2 и последующего подключения к клеммам автоматических выключателей и другим компактным электрическим устройствам. Благодаря лужёной меди и усиленной конструкции, этот наконечник обеспечивает стабильный контакт даже в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник штифтовой плоский НШП-70 (50 штук в упаковке) КВТ используется для оконцевания многожильных медных кабелей перед подключением к клеммам оборудования с узкими контактными площадками. Подходит для установки в автоматические выключатели, контакторы, рубильники, распределительные щиты и другие устройства, где важна плотная фиксация и высокая токовая нагрузка. Применяется в промышленных системах управления, энергообъектах, на транспорте и в объектах ЖКХ.

Технические характеристики

• Номинальное сечение проводника: 70 мм2
• Номинальное напряжение: 35 кВ
• Материал: медь марки М1
• Покрытие: лужёное (олово-висмутовое)
• Форма контактной площадки: штыревая
• Диаметр внешний: 16 мм
• Диаметр внутренний: 12 мм
• Способ монтажа: опрессовка
• Тип проводника: многожильный
• Количество монтажных отверстий: 1
• Угол соединения: 180°
• Наличие смотрового отверстия: да
• Цвет: серый

Совместимость и монтаж

Наконечник штифтовой плоский НШП-70 (50 штук в упаковке) КВТ совместим с проводниками из мягкой многожильной меди. Для монтажа требуется гидравлический или ручной пресс с матрицей, соответствующей сечению 70 мм2. Убедитесь, что диаметр входного отверстия клеммы не меньше 16 мм - иначе наконечник не войдёт. Смотровое отверстие позволяет контролировать глубину запрессовки: после опрессовки край трубки должен быть виден через него. Не используйте паяльник - соединение рассчитано исключительно на механическую фиксацию.

Безопасность и стандарты

Изделие изготовлено из электротехнической меди М1, соответствует требованиям ГОСТ 7385 и международным нормам для наконечников до 35 кВ. Лужёное покрытие предотвращает окисление и снижает переходное сопротивление, что повышает безопасность при длительной работе под нагрузкой. Соответствие стандартам обеспечено за счёт контроля качества на всех этапах производства компании КВТ.

Преимущества

• Олово-висмутовое покрытие защищает от коррозии в агрессивной среде - особенно важно в помещениях с высокой влажностью.
• Сварной шов на участке скругления делает трубку монолитной, исключая риск её деформации при опрессовке.
• Поперечные насечки внутри трубки увеличивают механическую удерживающую силу и улучшают электрический контакт.
• Смотровое отверстие позволяет точно контролировать процесс монтажа без разборки соединения.
• Высокая токовая нагрузка (до 35 кВ) обеспечивает применение в мощных цепях.

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных медных.
• Не рекомендуется использовать в цепях переменного тока выше 35 кВ.
• Запрещён пайка - использование тепла разрушает покрытие и снижает надёжность контакта.
• Не подходит для клемм с внутренним диаметром менее 12 мм - возможна невозможность установки.
• Работает только при правильном выборе инструмента для опрессовки; некорректная матрица вызывает плохой контакт или трещины.

Примеры использования

• Подключение к выходным клеммам автоматического выключателя типа АВМ или ВА47-29.
• Присоединение к клеммам частотного преобразователя с узкими зажимами.
• Монтаж в распределительных щитах промышленных станций с высокой плотностью коммутации.
• Обвязка медных шин в ячейках КРУЭ при необходимости точного подвода провода под углом 180°.

Практические советы

• Перед монтажом проверьте, чтобы провод был полностью вставлен в трубку - не допускайте зазора между изоляцией и началом наконечника.
• Выбирайте пресс с матрицей, помеченной как “70 мм2” - не заменяйте её на близкие по размеру, это снижает надёжность.
• После опрессовки потяните за провод - если он не выскочил, соединение выполнено правильно.
• Храните наконечники в сухом месте - хотя они лужёные, долгое воздействие влаги может повлиять на качество покрытия.
• Упаковка содержит 50 штук - удобно для крупных проектов, но не храните открытую упаковку более месяца без герметичной защиты.
