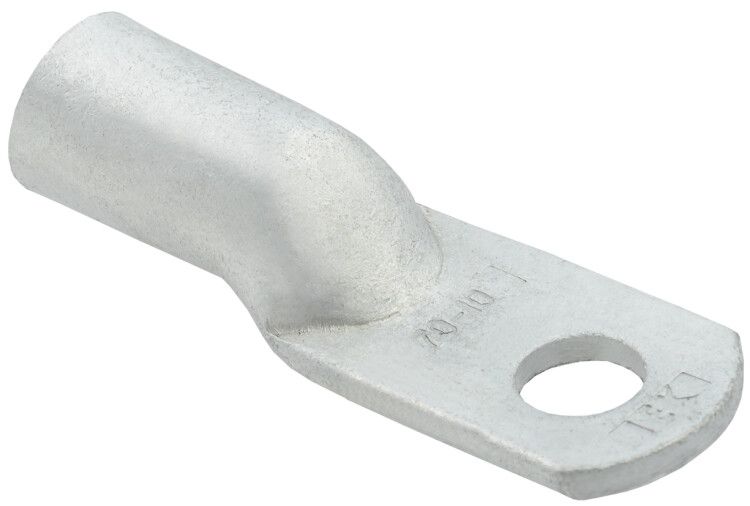

Наконечник медный луженый ТМЛ 70–12–13 ГОСТ 7386 | UNP41-070-12-13 IEK

Наконечник медный луженый ТМЛ 70–12–13 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных проводников сечением 70 мм2 с последующим болтовым соединением. Лужёная поверхность обеспечивает устойчивость к коррозии, а форма и размеры соответствуют ГОСТ 7386 - это делает наконечник ТМЛ 70–12–13 подходящим для промышленных и энергетических объектов.

Назначение и область применения

Наконечник медный луженый ТМЛ 70–12–13 ГОСТ 7386 используется для оконцевания многожильных медных и алюминиевых проводов перед их подключением к зажимам, шинам или оборудованию через болт. Применяется там, где требуется прочное, долговечное и токопроводящее соединение - например, на распределительных щитах, трансформаторах, коммутационных аппаратах, силовых клеммах и шинах постоянного/переменного тока до 10 кВ.

Технические характеристики

• Материал: Медь - высокая проводимость, минимальные потери при передаче тока.
• Номинальное сечение провода: 70 мм2 - рассчитан на токовые нагрузки, характерные для мощных цепей.
• Диаметр отверстия: 12 мм - совместим с болтами M12, стандартными для промышленной аппаратуры.
• Защитное покрытие: Лужёный - предотвращает окисление меди, снижает переходное сопротивление, повышает срок службы.
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке болта.
• Тип проводника: Многожильный - оптимизирован для гибких кабелей, не требует предварительной прессовки жил.
• Угол соединения: Прямолинейный - удобен для компактной укладки в шкафах и панелях.
• Рабочее напряжение: До 10 000 В - допущен для использования в средневольтных сетях.
• Способ монтажа: Опрессовка - требует специальных клещей, исключает пайку.
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильном монтаже.
• Цвет: Серый - благодаря лужению, не требует дополнительной маркировки.

Совместимость и монтаж

Наконечник ТМЛ 70–12–13 ГОСТ 7386 совместим с любыми медными и алюминиевыми многожильными проводами сечением 70 мм2. Для установки необходима опрессовка специальными клещами с матрицей, соответствующей размеру наконечника. Убедитесь, что глубина захода жилы в трубку полностью соответствует её длине - недостаточная опрессовка вызывает перегрев, избыточная - риск повреждения жилы. Болт M12 должен плотно входить в отверстие 12 мм без люфта. Никогда не используйте этот наконечник с одножильным проводом - он не рассчитан на такую механическую нагрузку.

Безопасность и стандарты

Наконечник медный луженый ТМЛ 70–12–13 ГОСТ 7386 изготовлен в соответствии с требованиями ГОСТ 7386, обеспечивающими безопасную работу в электроустановках до 10 кВ. Лужёное покрытие снижает риск возникновения тепловых точек при контакте с алюминиевыми шинами. Соответствие стандарту гарантирует стабильность параметров при температурных колебаниях и длительной нагрузке.

Преимущества

• Высокая электропроводность меди минимизирует нагрев при работе под нагрузкой.
• Лужёное покрытие защищает от окисления даже во влажной среде - особенно важно в промышленных условиях.
• Кольцевая форма контактной площадки позволяет равномерно распределить усилие затяжки, снижая риск деформации.
• Стандартные размеры (12 мм отверстие, 70 мм2 сечение) обеспечивают широкую совместимость с популярным оборудованием.
• Срок службы 30 лет - экономически выгодное решение для капитального оборудования.

Ограничения применения

• Не применяется для одножильных проводов - возможна потеря механической прочности при опрессовке.
• Не предназначена для пайки - хотя производитель указывает возможность пайки, в реальной практике лужёный слой может не выдержать термического воздействия без повреждения структуры металла; рекомендован только опрессовка.
• Не использовать в условиях постоянного погружения в жидкости - IP-класс защиты не указан, значит, изделие не герметично.
• Запрещено применять с болтами большего диаметра - это приведёт к неравномерному давлению и быстрому износу контакта.

Примеры использования

• Подключение медного кабеля 70 мм2 к шине PE в распределительном щите 10 кВ.
• Соединение фазного проводника с выводом автоматического выключателя в промышленной панели.
• Присоединение кабеля к трансформатору или реактору с болтовым зажимом M12.
• Обустройство контура заземления на подстанциях и кабельных трассах.

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия наконечника и болта - не допускайте зазора более 0,5 мм.
• Используйте клещи с матрицей, специально предназначенной для наконечников ТМЛ 70–12–13 - некорректный инструмент разрушит форму.
• После монтажа проверьте контакт рукой - он не должен шататься. При малейшем люфте - замените наконечник.
• На алюминиевых шинах всегда используйте антиоксидантную смазку между наконечником и шиной - это продлит срок службы соединения.
• Артикул unp41-070-12-13 - сохраняйте его при закупке запасных частей, чтобы избежать ошибок с размерами.
