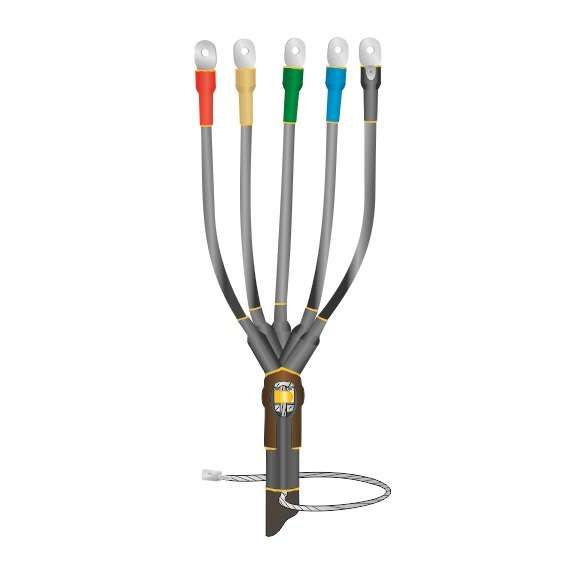

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-5х(70-120) без наконечн. Нева-Транс Комплект 22020139 Нева Транс 22020311

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-5х(70-120) без наконечников от Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных бронированных кабелей с изоляцией из полиэтилена или ПВХ, обеспечивая надёжную изоляцию и механическую защиту в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-5х(70-120) используется для завершения пятижильных силовых кабелей сечением 70, 95 и 120 мм2, имеющих металлическую броню и пластмассовую изоляцию. Применяется как во внутренних помещениях (в том числе с высокой влажностью), так и на открытых участках - на опорах, в распределительных устройствах, траншейных колодцах и других местах внешней прокладки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Число жил: 5
• Поддерживаемые сечения кабеля: 70–120 мм2
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность эксплуатации: до 98%
• Защитный покров: наличие броневой ленты

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпб-5х(70-120) совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными, имеющими одножильные или многожильные медные или алюминиевые жилы с пластмассовой изоляцией и броней. Для монтажа требуется предварительная подготовка кабеля: зачистка изоляции, удаление брони, обработка поверхности. Все элементы муфты (термоусадочные трубки, гильзы, пружины) устанавливаются последовательно и нагреваются равномерно с помощью газовой горелки или профессионального фена (температура около 140–160 C). Особое внимание уделяется плотному прилеганию термоусадочных частей к броне и изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Произведён с соблюдением требований безопасности Госстандарта РФ
• Выпущен после прохождения независимых испытаний на прочность изоляции, герметичность и термостойкость
• Не содержит свинец и другие запрещённые вещества - экологически безопасен

Преимущества

• Герметизация достигается за счёт равномерной усадки полимера - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты
• Автоматическое крепление заземления через пружину и терку снижает риск плохого контакта
• Один тип муфты обслуживает три сечения (70, 95, 120 мм2) - экономит запасы и время на замену
• Эксплуатация возможна при крайне низких температурах - подходит для северных регионов

Ограничения применения

• Не предназначен для кабелей без брони - использование на бесброневых кабелях недопустимо
• Запрещено применять при температурах ниже –50 C - материал становится хрупким
• Не рассчитана на длительное погружение в воду - допускается лишь временное воздействие (IP67)
• Не имеет встроенных наконечников - необходимо самостоятельно выполнять обжим контактных элементов
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж приведёт к пробоям

Примеры использования

• Оконцовка кабеля АВБбШв 5×95 перед подключением к щиту в цеху с высокой влажностью
• Завершение трёхфазного кабеля с нулём и заземлением на столбе ЛЭП в Архангельской области
• Обустройство выхода кабеля из траншеи в распределительном пункте на объекте ЖКХ
• Ремонт повреждённого конца кабеля на элеваторе или в теплице с круглогодичным режимом работы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2, иначе термоусадка будет негерметичной
• При работе в холодную погоду прогрейте муфту в помещении до +10…+15 C минимум за час до начала работ
• Используйте только рекомендованную горелку с контролируемым пламенем - избыток тепла деформирует полимер
• Проверяйте плотность прилегания термотрубок: они должны полностью обтянуть броню без воздушных пузырей
• После монтажа проведите контрольный тест изоляции (например, мегаомметр на 1 кВ) - особенно важно для ответственных сетей
• Хранить муфту следует в сухом месте при t = –10…+30 C - не допускать прямого солнечного света
