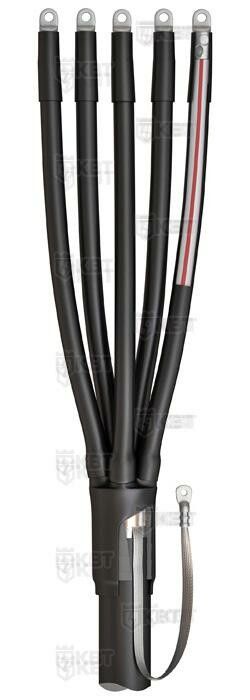

Муфта кабельная концевая 5ПКТп-1 1кВ 5ж 70-120мм² КВТ 60330

Муфта кабельная концевая 5ПКТп-1-70/120-Б с болтовыми наконечниками от КВТ предназначена для надёжного оконцевания пятижильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Применяется как внутри, так и снаружи помещений. Устройство выполнено в термоусадочном исполнении с готовыми болтовыми наконечниками, что исключает необходимость самостоятельной установки контактных элементов.

Назначение и область применения

Муфта 5ПКТп-1-70/120-Б с болтовыми наконечниками используется для оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР. Подходит для кабелей без брони, а также для кабелей с броней - при этом требуется дополнительный комплект заземления КМПБ. Область применения: промышленные объекты, энергообъекты, трансформаторные подстанции, системы автоматизации, где требуется герметичное и долговечное оконцевание кабеля перед подключением к оборудованию.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: термоусадочный
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (HF), без выделения токсичных газов при нагреве

Совместимость и монтаж

Муфта 5ПКТп-1-70/120-Б с болтовыми наконечниками совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП и аналогичными. Установка выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Болтовые наконечники уже установлены - достаточно затянуть их ключом нужного размера. Для кабелей с броней применяется непаянная система заземления с роликовой пружиной; для её эффективной работы требуется доп. комплект КМПБ. Перед монтажом обязательно проверьте соответствие сечения кабеля указанному диапазону 70–120 мм2.

Безопасность и стандарты

Муфта 5ПКТп-1-70/120-Б с болтовыми наконечниками соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров. Устойчивость к УФ-излучению и перепадам температур делает изделие безопасным для длительной эксплуатации в открытых условиях. Температурный режим –50…+50 C гарантирует работу в суровом климате.

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют установки отдельных контактов
• Термоплавкий клей внутри перчаток и манжет обеспечивает полную герметичность без дополнительных действий
• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа
• Высокая механическая прочность и устойчивость к внешним воздействиям
• Совместимость с широким спектром кабелей, включая популярные модели NYM, NYY, АВВГ
• Не содержит галогенов - экологически безопасен при аварийном нагреве

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой или броней без использования дополнительного комплекта заземления КМПБ
• Не рекомендуется применять для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности
• Требуется специальный инструмент: пропановая горелка и набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Не подходит для кабелей с бумажной или маслонаполненной изоляцией

Примеры использования

• Оконцевание кабеля АВВГ 3×95+2×50 перед подключением к распределительному щиту в цеху
• Подключение кабеля NYM 5×120 к частотному преобразователю на открытом воздухе
• Завершение питающего кабеля РВГ 5×70 на входе в трансформаторную будку
• Монтаж в системах автоматизации на тепловых электростанциях с высокими требованиями к безопасности

Практические советы

• Перед монтажом удалите все заусенцы и острые края на конце кабеля - они могут повредить изоляцию муфты
• Проверьте соответствие сечения кабеля: 70–120 мм2 - точное попадание важно для плотного прилегания термоусадочных элементов
• Если кабель имеет броню - всегда используйте комплект заземления КМПБ, даже если он не входит в базовую комплектацию
• При прогреве равномерно перемещайте горелку - не фиксируйте пламя на одном месте, чтобы избежать перегрева материала
• После монтажа осмотрите швы: если видны пузыри или неплотные участки - повторите прогрев
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие снижает срок службы
