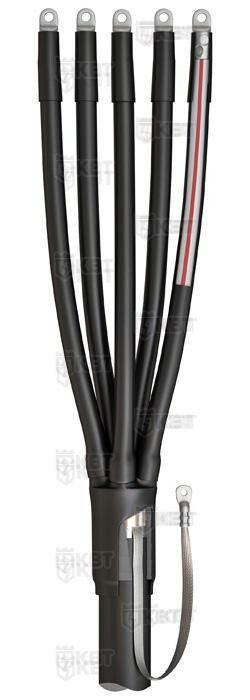

Муфта кабельная концевая 1кВ 5ПКТп-1-25/50-Б КВТ 60328

Муфта кабельная концевая 5ПКТп-1-25/50-Б КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий. Артикул 60328, бренд КВТ.

Назначение и область применения

Муфта кабельная концевая 5ПКТп-1-25/50-Б КВТ используется для завершения пятижильных кабелей, когда требуется изолировать и герметизировать конец кабеля перед подключением к оборудованию. Применяется в распределительных устройствах, щитах, на столбах, в траншейных кабельных трассах и других местах, где важна долговечная изоляция. Подходит как для внутрипомещенческого, так и для наружного монтажа - даже в условиях повышенной влажности, перепадов температур и прямого солнечного света.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Количество жил: 5
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Состав материалов: безгалогенные полимеры (HF=Halogen Free)

Совместимость и монтаж

Муфта 5ПКТп-1-25/50-Б КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Может применяться как с бронированными, так и с небронированными кабелями.

Монтаж выполняется с помощью термоусадки: нагревается пропановой горелкой ПГ (КВТ). Устройство имеет встроенный термоплавкий клей - он активируется при нагреве и обеспечивает герметичность по всей поверхности. Комплект включает болтовые наконечники - можно использовать как их, так и наконечники под опрессовку.

Для кабелей с металлической броней (сталь или алюминий) предусмотрена непаянная система заземления: в комплекте есть роликовая пружина постоянного давления. Однако для надежного контакта с броней рекомендуется дополнительно использовать комплект заземления КМПБ, подходящий по размеру.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормативу для кабельных соединений на напряжение до 1 кВ
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Негорючий термопластик снижает риск распространения пламени
• Защита IP67 достигается благодаря герметизации термоклеем - предотвращает попадание воды и пыли

Преимущества

• Универсальный комплект - один продукт подходит для большинства популярных типов кабелей
• Высокая степень защиты: термоклей гарантирует герметичность без дополнительных уплотнений
• Устойчивость к внешним факторам: UV-защита, морозостойкость до –50 C, стойкость к влаге и химически агрессивным средам
• Не требует пайки - заземление реализуется механически, что ускоряет монтаж и повышает надежность
• Поддерживает два типа наконечников - болтовые и опрессовочные - удобно при работе с разными системами подключения

Ограничения применения

• Не предназначен для кабелей с сечением менее 25 мм2 или более 50 мм2 - использование вне диапазона нарушает герметичность и изоляцию
• Требует обязательного использования пропановой горелки; нельзя монтировать с помощью фена или другого оборудования с недостаточной температурой
• Для кабелей с броней из стали или алюминия обязательно применение дополнительного комплекта заземления КМПБ - базовый комплект не обеспечивает достаточного контакта
• Не рассчитана на длительное погружение в воду - хотя IP67 допускает временное погружение, она не является подводной муфтой

Примеры использования

• Завершение кабеля АВВГ в распределительном шкафу на производстве
• Оконцевание кабеля АПвБбШв на воздушной линии электропередачи
• Подключение кабеля NYM к частному домашнему щиту
• Монтаж на кабельной линии в туннеле или коллекторе с высокой влажностью
• Замена старого оконцевания на объекте ЖКХ с сохранением существующего кабеля

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 25–50 мм2. Перегрузка или недоиспользование приведёт к протечкам или плохому контакту
• При работе с бронированным кабелем всегда используйте комплект КМПБ - без него заземление будет ненадёжным
• Нагревайте равномерно, начиная с центра муфты и двигаясь к краям - это исключит образование пузырей воздуха
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок наконечников
• Храните муфту в сухом месте, избегая прямого солнца - хоть материал устойчив к УФ, длительное воздействие может изменить эластичность
• Проверяйте целостность всех элементов перед монтажом - особенно термоклей и пружины заземления
