Муфта кабельная концевая 1кВ 5ПКТп(б)-1-25/50-Б КВТ 60337

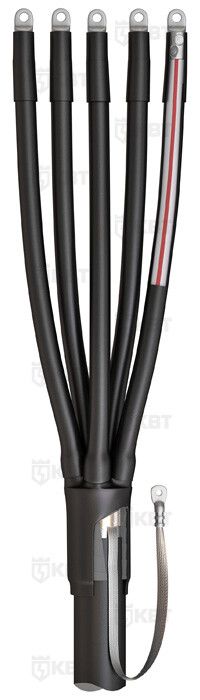

Муфта кабельная концевая 5ПКТп(б)-1-25/50-Б КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, рассчитана на работу при напряжении до 1 кВ и подходит как для внутреннего, так и для наружного монтажа. Продукт выполнен в виде термоусаживаемой системы с готовыми болтовыми наконечниками и сертифицирован по ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 5ПКТп(б)-1-25/50-Б КВТ применяется для завершения пятижильных кабелей, когда требуется изолированный и защищённый выход проводников. Подходит для кабелей с броней и без неё, в том числе типов: АВБбШв, ПвБбШв, ВВГ, ПвВГ, NYM, NYY, РПГ и других, указанных в спецификации. Может использоваться внутри зданий и на открытых участках - благодаря устойчивости материалов к УФ-излучению и перепадам температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Количество жил: 5
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Галоген-free состав: да, материалы не содержат галогенов

Совместимость и монтаж

Муфта 5ПКТп(б)-1-25/50-Б КВТ совместима с кабелями, имеющими пластмассовую (ПВХ/СПЭ) или эластомерную (ЭПР) изоляцию. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Конструкция предусматривает два типа наконечников: уже установленные болтовые (можно использовать без доработки) и возможность замены на опрессовочные. Для кабелей с металлической броней предусмотрена непаянная система заземления - роликовая пружина постоянного давления фиксирует заземляющий провод к броне. Однако для надежного контакта с броней из стали или алюминия потребуется допольнительно применить комплект заземления КМПБ, подходящий по размеру.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные элементы не содержат галогенов - при возгорании не выделяют токсичных паров. Материалы устойчивы к воздействию внешних факторов: влаге, перепадам температур, ультрафиолету. Это делает продукт безопасным для длительной работы в условиях повышенной влажности, на улице и в промышленных средах.

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без, для внутреннего и наружного монтажа
• Автоматическая герметизация: термоплавкий клей внутри перчаток и манжет заполняет все щели при нагреве
• Готовый комплект: в комплекте есть болтовые наконечники, что исключает необходимость самостоятельного подбора
• Высокая механическая прочность: материал удерживает форму даже при значительном перепаде температур
• Не требует пайки: заземление реализовано через пружинный контакт - снижается риск повреждения брони

Ограничения применения

• Не кабели с сечением менее 25 мм2 или более 50 мм2 - возможна потеря герметичности и механической защиты
• Заземление работает только с броней; для медных или алюминиевых экранов без брони требуется другой способ заземления
• Требует наличия пропановой горелки и навыков термоусадки - нельзя монтировать холодными методами
• Не предназначен для постоянного погружения в воду - хотя IP-защита высока, она не является полностью водоупорной в режиме подводного монтажа

Примеры использования

• Подключение кабеля АВБбШв 3×25+2×16 к распределительному шкафу на улице
• Оконцовка кабеля NYM в цеху с высокой влажностью
• Монтаж питания на насосной станции с кабелем ПвБбШв и стальной бронью
• Замена старого ответвления в подземном колодце - благодаря термоусадке и герметизации можно восстановить изоляцию без демонтажа всей трассы

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 25–50 мм2. Отклонение вызывает проскальзывание или деформацию муфты
• Если кабель имеет броню - всегда используйте комплект заземления КМПБ, даже если базовый комплект содержит пружину
• Нагревайте равномерно, начиная с центрального участка, двигаясь к краям - чтобы избежать образования воздушных пузырей
• Для снятия защитных покрытий с болтовых наконечников используйте набор НМБ-6 (КВТ); он специально адаптирован под эту модель
• Храните муфту в сухом месте, избегая прямого солнца - хоть материал UV-стабилизирован, долгое воздействие света может изменить цвет и хрупкость
