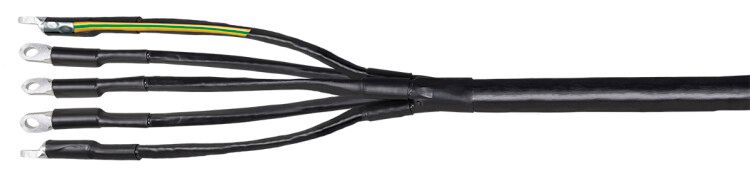

Комплект муфты концевой ПКВ(Н)тп наружной установки 5х35/50 с наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN5-3550S

Муфта кабельная концевая ПКВ(Н)тп 5х35/50 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания пятижильных силовых кабелей сечением 35–50 мм2. Применяется вне помещений, обеспечивает надёжную изоляцию и механическую фиксацию, совместима с кабелями типа ВВГ-1, АВВГ-1 и аналогами.

Назначение и область применения

Муфта кабельная концевая ПКВ(Н)тп 5х35/50 используется для завершения кабельных линий - то есть для создания безопасного соединения между кабелем и оборудованием: автоматами, рубильниками, распределительными щитами, трансформаторами. Подходит для внешней установки: на опорах, в кабельных колодцах, на фасадах зданий. Также допускается внутреннее использование в сухих помещениях. Назначена для кабелей без брони и экрана, с ПВХ или СПЭ изоляцией.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Номинальное сечение жил: 35–50 мм2
• Количество жил: 5
• Тип наконечников: болтовые - позволяют легко подключить кабель к аппаратам через гайки и шайбы
• Материал корпуса: термоусаживаемый полимер - уплотняется при нагреве, образует плотную, водонепроницаемую оболочку
• Цвет: черный - устойчив к УФ-излучению, подходит для открытой установки
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Способ монтажа: термоусадка - требует теплового воздействия (например, строительным феном)

Совместимость и монтаж

Муфта ПКВ(Н)тп 5х35/50 совместима с кабелями: ВВГ-1, АВВГ-1, ВВГз-1, АВВГз-1, ПвВГ-1, АПвВГ-1 и их аналогами. Кабель должен иметь одножильные или многожильные медные проводники, без металлической брони и экранирующего слоя. Для монтажа требуется:

• Строительный фен для равномерного прогрева муфты
• Инструменты для зачистки изоляции и подготовки жил
• Зажимы для фиксации наконечников - болтовые наконечники затягиваются гаечным ключом

Перед установкой проверьте, что диаметр кабеля соответствует внутреннему проходу муфты. Не используйте для кабелей с броней или экранированием - это нарушит герметичность и снижает срок службы.

Безопасность и стандарты

Муфта ПКВ(Н)тп 5х35/50 соответствует требованиям ГОСТ 13781.0. Материалы устойчивы к перегрузкам, влаге и химически активным средам. Защита IP67 достигается благодаря термоусадке - после нагрева муфта полностью герметизирует место соединения, предотвращая попадание пыли и воды даже при кратковременном погружении.

Преимущества

• Высокая степень защиты - термоусадка создаёт монолитную оболочку без воздушных полостей
• Долговечность - срок службы 30 лет при правильной установке
• Удобство монтажа - компактная форма, не требует сварки или литейных операций
• Универсальность - один тип муфты подходит для кабелей сечением от 35 до 50 мм2
• Устойчивость к температурным перепадам - работает при минус 40C до +90C

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или экраном - не обеспечивается герметизация
• Не рекомендовано использовать в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев приводит к усадке с пузырями, избыточный - к повреждению материала
• Не предназначен для подземной прокладки без дополнительной защиты (например, в трубах или канализациях)

Примеры использования

• Оконцевание кабеля ВВГ-1 5×50 перед подключением к входному автомату в наружном щите
• Присоединение кабеля АВВГ-1 5×35 к трансформатору на столбе
• Завершение линии питания конвейера на производстве с открытым расположением кабеля
• Подключение кабеля к группе освещения на фасаде здания

Практические советы

• Перед монтажом обязательно удалите все следы грязи, влаги и оксидов с жил кабеля - это влияет на контакт наконечника
• При использовании болтовых наконечников затягивайте их усилием 1,5–2,5 Нм - переусиливать нельзя, чтобы не повредить жилу
• Нагревайте муфту равномерно, начиная с центра, двигаясь к краям - так исключаются складки и воздушные карманы
• Проверяйте целостность термоусадки после остывания - поверхность должна быть гладкой, без трещин и вздутий
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке материал чувствителен к УФ
