Муфта концевая ПКВ(Н)тпбэ 5х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN5-3550SZ

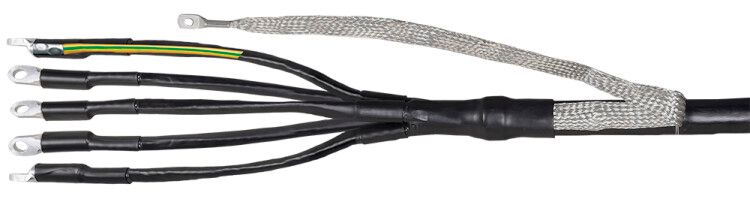

Муфта концевая ПКВ(Н)тпбэ 5х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания пятижильных силовых кабелей сечением 35–50 мм2, обеспечивает надёжную изоляцию и заземление при наружной установке. Бренд IEK и артикул uzm-xlbk1-nvn5-3550sz указывают на соответствие серийному исполнению для промышленных сетей.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 5х35/50 с наконечниками используется для завершения пятижильных кабелей с изоляцией ПВХ/СПЭ и бронёй или экраном. Применяется исключительно вне помещений - в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета. Подходит для подключения кабелей к оборудованию: распределительным щитам, трансформаторам, насосам, освещению на открытой площадке.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение жил: 35–50 мм2
• Тип изоляции: ППД (полиэтилен пропиленовый диэлектрик) / СПЭ (сшитый полиэтилен)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (пылевлагозащищённая, выдерживает временное погружение)
• Наличие наконечников: да, болтовые, с контактными поверхностями
• Заземление: комплектуется роликовыми пружинными зажимами для соединения с бронёй/экраном кабеля

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Монтаж выполняется методом термоусадки: после подготовки кабеля (зачистка, обезжиривание) муфта надевается на конец, нагревается тепловентилятором до равномерной усадки. Наконечники уже установлены - достаточно затянуть болты на шинах или контактах оборудования. Контакт заземления осуществляется через пружинные роликовые зажимы, которые плотно прижимаются к броне кабеля.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую безопасность при работе в условиях высокой влажности и механических нагрузках. Устойчивость к УФ-излучению и химически активным средам позволяет использовать её в агрессивной внешней среде без снижения изоляционных свойств.

Преимущества

• Готовый комплект: наконечники и заземляющие элементы встроены - не требуют доп. закупок
• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги
• Долгий срок службы (30 лет) за счёт стабильных полимерных материалов
• Удобство монтажа: один шаг - нагрев, и готовое соединение
• Чёрный цвет материала повышает устойчивость к старению под солнцем

Ограничения применения

• Не применяется внутри помещений - предназначена только для наружной установки
• Подходит только для кабелей с бронёй или экранированием; несовместима с неметаллическими кабелями без экрана
• Требует наличия термофена для монтажа - нельзя собрать без инструмента
• Сечение кабеля должно точно попадать в диапазон 35–50 мм2 - меньшие или большие сечения недопустимы
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Оконцовка кабеля АВБбШв-1 от подземной ЛЭП к распределительному щиту на участке
• Подключение питания к насосной станции на улице
• Присоединение кабеля к светильнику на территории предприятия
• Завершение трассы кабеля к вентиляционному оборудованию на крыше

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - используйте штангенциркуль, чтобы убедиться, что оно входит в диапазон 35–50 мм2
• При зачистке изоляции не повредите жилы - они должны остаться целыми, без порезов
• При использовании термофена двигайтесь медленно, равномерно прогревая всю поверхность муфты - особенно внимательно к торцам
• Проверьте плотность прилегания заземляющих пружин к броне: если есть люфт - слегка подтяните их плоскогубцами
• После монтажа протестируйте изоляцию мегаомметром - сопротивление должно быть выше 100 МОм
• Храните муфту в сухом месте, избегая прямого солнца - даже в упаковке материал чувствителен к длительному УФ-облучению
