Муфта кабельная концевая наружн. установки 1кВ ПКНТпНб 5х(16-25мм) с наконечн. Нева-Транс Комплект 22020107 Нева Транс

Муфта кабельная концевая 1ПКВТп-5х(35-50) от Нева-Транс предназначена для герметичного оконцевания пятижильных силовых кабелей с алюминиевой или медной жилой сечением 35–50 мм2 и напряжением до 1 кВ. Применяется во внутренних установках, где требуется надёжная изоляция и механическая защита конца кабеля без брони.

Назначение и область применения

Муфта кабельная концевая 1ПКВТп-5х(35-50) используется для завершения пятижильных кабелей с пластмассовой изоляцией, не имеющих брони. Подходит для монтажа внутри помещений - в распределительных щитах, кабельных камерах, трансформаторных подстанциях. Не предназначена для открытой установки на улице, так как не имеет UV-защиты и внешнего корпуса, защищающего от атмосферных воздействий.

Технические характеристики

• Тип: концевая муфта, термоусадочная
• Количество жил: 5
• Сечение жил: 35–50 мм2
• Номинальное напряжение: 1000 В
• Материал жил: алюминий / медь
• Материал муфты: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: отсутствует (для кабелей без брони)
• Способ монтажа: термоусадка с использованием газовой горелки или фена

Совместимость и монтаж

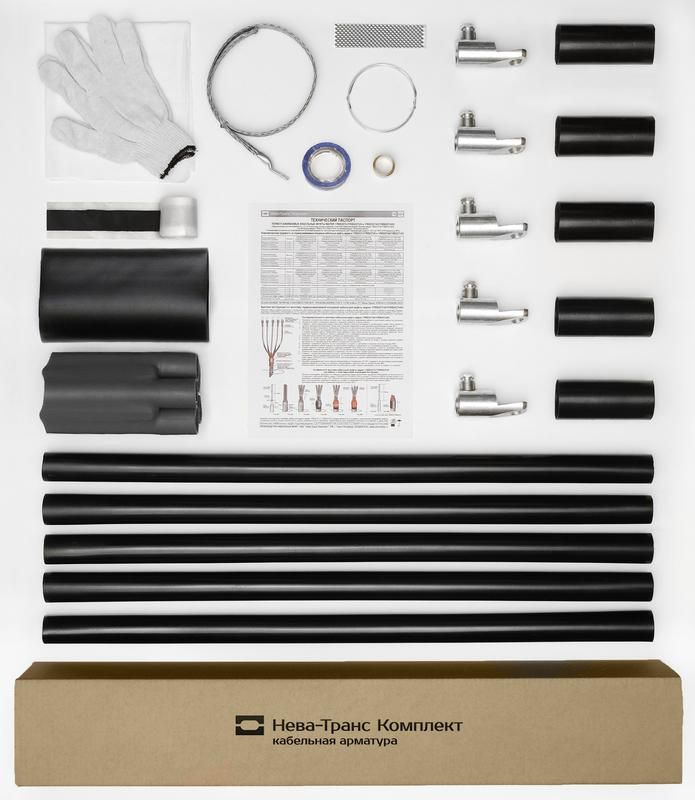

Муфта 1ПКВТп-5х(35-50) совместима только с кабелями без брони, имеющими пластмассовую изоляцию. Для монтажа необходимо выполнить разделку кабеля по технологии, указанной в инструкции производителя. Все элементы муфты (изоляционные трубки, жильные изоляторы, термоусадочные колпаки) устанавливаются последовательно и нагреваются равномерно. После усадки образуется плотное, герметичное соединение. Крепление заземляющего провода осуществляется через пружину и терку - без сварки или болтового соединения.

Безопасность и стандарты

Муфта 1ПКВТп-5х(35-50) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Полимерный материал устойчив к перегреву, не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Жильные изоляторы увеличивают длину пути тока утечки, повышают электробезопасность
• Простота монтажа - все компоненты в одном комплекте, не требуют доп. материалов
• Стабильная работа при широком диапазоне температур - от –50 C до +50 C
• Экологически безопасный материал - не содержит хлора и тяжёлых металлов

Ограничения применения

• Не применяется для кабелей с броней - отсутствует защитный кожух
• Запрещён монтаж на открытом воздухе - отсутствует UV-защита и влагозащита внешней оболочки
• Не рекомендуется использовать при температуре ниже –50 C - риск хрупкости полимера
• Требует точного соблюдения технологического процесса термоусадки - некорректный нагрев снижает надёжность
• Подходит только для кабелей сечением 35–50 мм2 - использование с меньшим или большим сечением недопустимо

Примеры использования

• Оконцевание пятижильного кабеля АВВГ 5×50 на выходе из распределительного шкафа
• Подключение кабеля ВВГ 5×40 к автоматическому выключателю в цеховой сети 1 кВ
• Завершение кабеля с алюминиевыми жилами перед подключением к трансформатору

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону 35–50 мм2 - даже небольшое отклонение может вызвать плохую усадку
• Используйте только профессиональный термофен или газовую горелку с регулируемой температурой - обычный бытовой фен не обеспечит нужного нагрева
• Обязательно прогрейте муфту равномерно, начиная с центральных участков и двигаясь к краям - это предотвращает образование воздушных пузырей
• Проверьте после монтажа целостность усадки: поверхность должна быть гладкой, без трещин и вздутий
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное воздействие низких температур может изменить эластичность полимера
