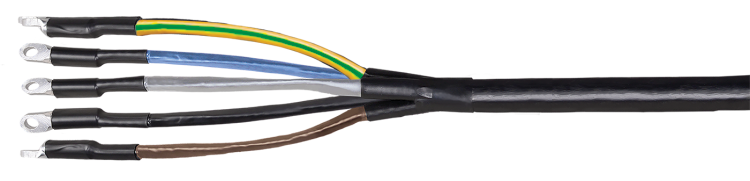

Комплект муфты концевой ПКВтп внутренней установки 5х35/50 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN5-3550S

Муфта ПКВтп 5х35/50 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 35–50 мм2 внутри помещений. Продукт совместим с кабелями типа ВВГ-1, АВВГ-1 и аналогами, обеспечивает надежную изоляцию и механическую фиксацию при работе с напряжением до 1 кВ.

Назначение и область применения

Муфта ПКВтп 5х35/50 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцовывания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ. Предназначена исключительно для внутренней установки - в распределительных щитах, камерах, трансформаторных подстанциях, на технологических площадках. Подходит для подключения оборудования: насосов, двигателей, конвейеров, освещения и других нагрузок, питаемых через кабели без брони и экрана.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 35–50 мм2
• Тип изделия: Концевая муфта
• Материал корпуса: Полимер термоусаживаемый
• Тип наконечников: Болтовые / винтовые (возможно использование обоих вариантов)
• Способ монтажа: Термоусадка (нагрев тепловым феном)
• Цвет: Черный
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта ПКВтп 5х35/50 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ устанавливается на кабели с ПВХ/СПЭ изоляцией без металлической брони и экранирующего слоя. Совместима с кабелями: ВВГ-1, АВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами.

Монтаж выполняется методом термоусадки: после подготовки кабеля (удаление внешних слоев, зачистка жил) муфта надевается на конец кабеля, затем равномерно нагревается тепловым феном до плотного облегания. Наконечники предварительно запрессованы или закрепляются болтами на жилах перед установкой муфты. Убедитесь, что посадочный диаметр кабеля соответствует заявленному диапазону - слишком тонкий или толстый кабель снижает герметичность.

Безопасность и стандарты

Муфта ПКВтп 5х35/50 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Материалы обеспечивают электроизоляционную безопасность и устойчивость к перегрузкам в рамках класса напряжения 1 кВ. Не предназначен для работы во взрывоопасных зонах или при наличии открытого пламени.

Преимущества

• Высокая степень защиты благодаря термоусадке - полностью герметичная изоляция без воздушных пузырей
• Стойкость к механическому воздействию и вибрации после усадки
• Поддержка двух типов наконечников - гибкость при подключении к шинам или оборудованию
• Долгий срок службы - 30 лет при правильном монтаже и условиях эксплуатации
• Черный цвет корпуса обеспечивает маскировку и соответствие стандартным решениям в электромонтаже

Ограничения применения

• Не применяется для кабелей с броней, экраном или металлической оболочкой - требует специальных муфт
• Запрещено использовать вне помещений - материал не рассчитан на UV-лучи, осадки и температурные колебания на открытом воздухе
• Не допускается применение на кабелях с сечением менее 35 мм2 или более 50 мм2 - риск разрушения изоляции
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев снижает надежность соединения

Примеры использования

• Оконцовка пятижильного кабеля ВВГ-1 5×50 мм2 для подвода питания к трехфазному электродвигателю в цеху
• Подключение кабеля АВВГ-1 5×35 мм2 от распределительного щита к группе светильников в административном здании
• Формирование выхода кабеля из шкафа управления в системе автоматизации производства

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 35–50 мм2; используйте штангенциркуль для контроля
• При использовании болтовых наконечников затягивайте их моментом, указанным в документации производителя - переусиливать нельзя
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - так избежите образования складок и трещин
• Не используйте горелки или открытый огонь - только профессиональный тепловой фен с регулировкой температуры
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке материал чувствителен к УФ-излучению
