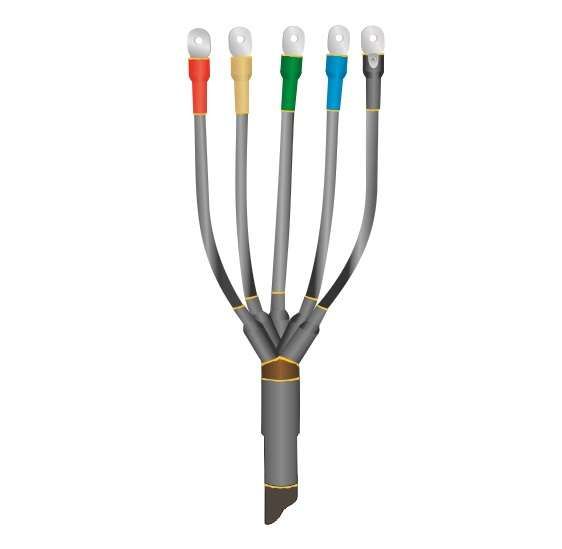

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-5х(35-50) с болт. наконечн. Нева-Транс Комплект 22040110 Нева Транс

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей сечением 35–50 мм2 без брони. Применяется как во внутренних помещениях, так и на открытой территории, обеспечивая надёжный контакт через предустановленные болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(35-50) с болтовыми наконечниками используется для завершения пятижильных кабелей с пластмассовой изоляцией, работающих на напряжение до 1000 В. Подходит для монтажа на конце кабеля перед подключением к оборудованию - распределительному щиту, трансформатору, двигателю или другому устройству. Обеспечивает механическую прочность, электроизоляцию и защиту от внешних факторов. Особенно актуальна там, где важны пожаробезопасность и долговечность - в зданиях с повышенными требованиями к эвакуации, на объектах энергообеспечения, в промышленных цехах и на улице.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип изоляции кабеля: без брони, с пластмассовой изоляцией
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Метод монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие наконечников: да, болтовые, уже установлены

Совместимость и монтаж

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(35-50) с болтовыми наконечниками совместима исключительно с пятижильными кабелями без брони, имеющими сечение 35 или 50 мм2. Для других типов кабелей (например, с металлической бронью, меньшим или большим сечением) она не подходит.

Монтаж выполняется после подготовки кабеля: зачищается изоляция, жилы обрезаются равномерно, затем на них одеваются болтовые наконечники (уже встроены в муфту). После этого все элементы муфты последовательно надеваются на кабель и нагреваются теплогенератором или промышленным феном до плотного усыхания. Процедура требует соблюдения температурного режима и времени прогрева - перегрев повредит материал, недостаточный нагрев - не обеспечит герметичность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ
• Не содержит свинца и других запрещённых веществ

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуется дополнять комплект самостоятельно
• Высокая степень защиты IP67 благодаря термоусадке - герметично закрывается даже при наличии влаги и пыли
• Стойкость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты
• Широкий температурный диапазон (-50…+50 C) делает её пригодной для холодных регионов и летнего перегрева
• Экологическая безопасность: материалы не выделяют опасных паров при нормальной работе и при аварии

Ограничения применения

• Не кабели с броней - наличие металлической оплётки нарушит герметичность и вызовет деформацию
• Подходит только для кабелей сечением 35 и 50 мм2; использование с 25 мм2 или 70 мм2 невозможно
• Запрещено применять при температурах ниже –50 C или выше +50 C - риск хрупкости материала или потери эластичности
• Не рекомендовано для постоянного погружения в воду - хотя защищена от брызг и влажности, не является водоуплотнителем для подводных соединений
• Требуется источник тепла (горелка или фен); невозможен монтаж без специнструмента

Примеры использования

• Оконцовка кабеля ВВГнг-LS 5×50 перед подключением к частному электродвигателю на производстве
• Завершение питающего кабеля 5×35 от трансформаторной подстанции к распределительному шкафу на улице
• Монтаж в подземном колодце с высокой влажностью - благодаря нг-LS и термоусадке сохраняется целостность изоляции
• Обустройство временных сетей на стройплощадках - быстрый монтаж и отказоустойчивость при перепадах температур

Практические советы

• Перед монтажом проверьте точное сечение кабеля - даже +-5 мм2 может привести к плохому контакту или трещинам в термоусадке
• Используйте только профессиональный термофен с контролируемой температурой - обычная строительная горелка легко прожжёт полимер
• При монтаже на открытом воздухе выбирайте день без осадков - влага на поверхности кабеля снижает качество адгезии
• Проверяйте цвет термоусадочных трубок после нагрева: они должны стать полностью прозрачными и плотно облегать кабель
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие низких температур (>–20 C) может сделать полимер менее эластичным
