Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-5х(35-50) без наконечн. Нева-Транс Комплект 22020162 Нева Транс 22020334

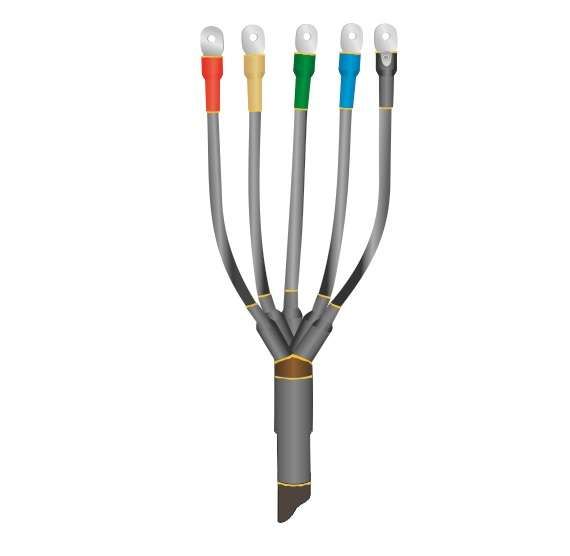

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-5х(35-50) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как в помещениях, так и на открытом воздухе, обеспечивая надёжную изоляцию и механическую защиту конца кабеля. Артикулы 22020334 и 22020162 соответствуют одному типу изделия.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-5х(35-50) используется для завершения пятижильных кабелей сечением 35–50 мм2, имеющих пластмассовую изоляцию и отсутствие металлической брони. Подходит для внутренней установки в любых помещениях - даже с повышенной влажностью - и для наружной установки на опорах, в распределительных устройствах, на столбах, в траншейных колодцах. Обеспечивает герметизацию и изоляцию концов кабелей, работающих на напряжение до 1 кВ.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 35–50 мм2 (для каждой жилы)
• Количество жил: 5
• Тип исполнения: термоусадочная
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, перепадам температур
• Способ монтажа: термоусадка с применением тепла
• Наличие наконечников: отсутствуют - требуется самостоятельная установка

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-5х(35-50) совместима только с кабелями без брони и с изоляцией из полиэтилена, ПВХ или аналогичных пластмасс. Для монтажа необходимо:

• Выполнить правильную разделку кабеля - удалить внешнюю оболочку, изоляцию жил, экран (если есть) согласно чертежу производителя;
• Зачистить и зафиксировать жилы; при необходимости - установить наконечники (не входят в комплект);
• Надеть термоусадочные элементы муфты в указанном порядке;
• Равномерно прогреть поверхность газовой горелкой или мощным феном (температура 150–200 C) до полной усадки - материал должен стать плотным, без пузырей и заломов.

Не допускается использование муфты на кабелях с бронёй, металлической оболочкой или сечением менее 35 мм2 или более 50 мм2 - это нарушает герметичность и снижает срок службы.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасный материал - не содержит свинец, хлорированные соединения

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание пыли и воды при кратковременном погружении
• Стойкость к ультрафиолету позволяет использовать на открытом воздухе без дополнительной защиты
• Широкий температурный диапазон - работает в условиях Сибири и на юге страны
• Легкий вес и компактность - удобно транспортировать и хранить
• Один комплект подходит для двух значений сечения (35 и 50 мм2) - повышает универсальность

Ограничения применения

• Не применяется на кабелях с бронёй, металлической оболочкой или алюминиевой обмоткой
• Не предназначен для кабелей с бумажной изоляцией
• Не рекомендуется для постоянного погружения в воду - только временный контакт
• Требуется точное соблюдение технологии термоусадки - недостаточный нагрев приведёт к плохой адгезии, перегрев - к деформации материала
• Наконечники и инструменты (горелка, фен) не входят в комплект - должны быть приобретены отдельно

Примеры использования

• Оконцевание кабелей ВВГнг-LS 5×50 на входе в распределительный шкаф
• Завершение кабеля АВВГ 5×35 на воздушной линии, подводящего питание к трансформатору
• Подключение кабеля к автоматическому выключателю в цеху с высокой влажностью
• Монтаж в кабельных каналах, тоннелях, подземных камерах

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 35–50 мм2 - используйте штангенциркуль
• Обязательно снимите все острые кромки на проводах перед установкой - они могут повредить полимерную изоляцию
• При работе на улице в холодную погоду - согрейте муфту в помещении до +10…+15 C перед установкой
• Используйте только профессиональный термофен с регулировкой температуры - бытовые модели часто дают неравномерный нагрев
• После усадки проверьте целостность корпуса - он должен быть плотным, без трещин и вздутий
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие снижает эластичность
