Комплект муфты концевой ПКВ(Н)тп наружной установки 5х35/50 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN5-3550X

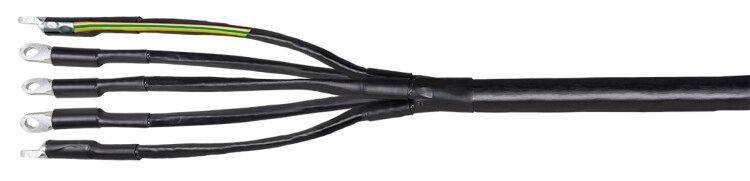

Муфта ПКВ(Н)тп 5х35/50 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 35–50 мм2. Подходит для наружной и внутренней установки, рассчитана на срок службы 30 лет и работает с кабелями типа ВВГ-1, АВВГ-1 и аналогами.

Назначение и область применения

Муфта ПКВ(Н)тп 5х35/50 без наконечников ПВХ/СПЭ изоляция 1кВ используется для завершения пятижильных кабелей с изоляцией из ПВХ или СПЭ. Предназначена для присоединения кабеля к оборудованию - распределительным щитам, трансформаторам, двигателям, светильникам. Применяется как внутри помещений, так и на улице. Не подходит для кабелей с броней или металлическим экраном.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение жил: 35–50 мм2
• Тип муфты: концевая
• Метод монтажа: термоусадка
• Материал: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта ПКВ(Н)тп 5х35/50 без наконечников ПВХ/СПЭ изоляция 1кВ совместима с кабелями без брони и экрана: ВВГ-1, АВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки - нагревом равномерным теплом (например, газовой горелкой) до плотного облегания поверхности кабеля. Наконечники не входят в комплект - их необходимо подготовить отдельно. Убедитесь, что внешний диаметр кабеля после зачистки не превышает допустимый для данной муфты - иначе обеспечить герметичность будет невозможно.

Безопасность и стандарты

Муфта ПКВ(Н)тп 5х35/50 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Произведена из материалов, устойчивых к старению, УФ-излучению и перепадам температур. Обеспечивает надежную электроизоляцию и механическую защиту мест соединения.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Устойчивость к агрессивной среде - подходит для уличной установки
• Длительный срок службы - 30 лет при соблюдении условий эксплуатации
• Отсутствие болтовых элементов снижает риск коррозии и упрощает монтаж
• Черный цвет маскирует загрязнения и выгорание на солнце

Ограничения применения

• Не применяется для кабелей с броней, медной оплеткой или экранированием
• Не предназначен для кабелей с сечением менее 35 мм2 или более 50 мм2
• Требует точного соблюдения технологии термоусадки - недостаточный или избыточный нагрев снижает надежность
• Не содержит наконечников - требуется самостоятельная установка контактных элементов
• Не рекомендован для постоянного погружения в воду - только временное воздействие (IP67)

Примеры использования

• Завершение питающего кабеля ВВГ-1 5×50 от столбового трансформатора к зданию
• Подключение пятижильного кабеля АВВГ-1 к частному домашнему щиту
• Оконцовка кабеля на входе в насосную станцию на открытой площадке
• Монтаж в распределительном пункте с высокой влажностью

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 35–50 мм2. Кабели меньшего сечения требуют другой муфты.
• Используйте только газовую горелку с регулируемым пламенем - фен не обеспечит достаточного прогрева.
• При зачистке кабеля сохраните целостность основной изоляции - повреждения увеличат риск пробоя.
• Установите наконечники до монтажа муфты - после усадки доступ к жилам закрыт.
• Проверьте герметичность после остывания: муфта должна плотно прилегать ко всем поверхностям без пузырей и провисаний.
• Храните муфту в сухом месте, избегая прямого солнца - даже в упаковке материал чувствителен к УФ-излучению.
