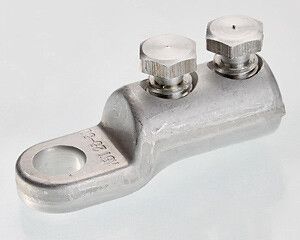

Наконечник болтовой 2НБ- 25/50 | 65817 КВТ

Наконечник болтовой 2НБ-25/50 КВТ предназначен для надёжного оконцевания алюминиевых и медных кабельных жил сечением 25–50 мм2 в распределительных устройствах до 10 кВ. Этот болтовой наконечник КВТ обеспечивает устойчивый электрический контакт и механическую фиксацию при помощи двух винтов со срывной головкой - идеальное решение для монтажа в силовых цепях, особенно в сочетании с термоусаживаемыми муфтами.

Назначение и область применения

Наконечник болтовой 2НБ-25/50 КВТ используется для оконцевания кабельных жил перед подключением к шинам, аппаратам или другим элементам высоковольтной сети. Подходит для алюминиевых и медных проводников с круглым или секторным сечением, однопроволочных и многопроволочных жил. Применяется в распределительных пунктах, трансформаторных подстанциях, на кабельных ответвлениях и в системах с повышенными требованиями к надёжности контакта. Особенно эффективен при комплектации термоусаживаемых муфт - его диапазон сечений точно соответствует стандартным муфтам КВТ.

Технические характеристики

• Номинальное напряжение: до 10 кВ
• Рабочее сечение кабеля: 25–50 мм2 (для меди и алюминия)
• Диаметр отверстия под болт: 10,5 мм
• Метрическая резьба болта: M10
• Наружный диаметр корпуса: 19 мм
• Материал корпуса: алюминиевый сплав
• Проводящий материал: алюминий
• Количество болтов: 2
• Форма жилы: многопроволочная круглая / секторная
• Покрытие: без покрытия (сырой алюминий)
• Цвет: серый
• Способ монтажа: затяжка болтов с последующим срывом головок
• Срывная головка: да - гарантирует точный момент затяжки
• Защита от внешних воздействий: для полностью защищённых соединений

Совместимость и монтаж

Наконечник болтовой 2НБ-25/50 КВТ монтируется на жилу кабеля путём вставки её в эксцентриковое отверстие корпуса и затяжки двух болтов. Для правильного монтажа требуется использовать специализированный инструмент - набор НМБ-6 (КВТ), который обеспечивает равномерное усилие и предотвращает повреждение срывных шеек. После достижения заданного крутящего момента головки болтов срываются, оставляя ровную поверхность, не выступающую над лопаткой. Это исключает риск повреждения изоляции при дальнейшей сборке. Маркировка сечения и логотип КВТ нанесены на лопатку - легко проверить соответствие перед установкой.

Особенности конструкции

Конструкция наконечника 2НБ-25/50 КВТ продумана для максимальной надёжности:

• Рифлёная внутренняя поверхность цилиндрической части увеличивает площадь контакта и механическую удерживаемость жилы.
• Эксцентриковое отверстие позволяет плотно зажать жилу даже при небольшом допуске по диаметру.
• Лопатка смещена относительно центральной оси и находится на ступень ниже корпуса - снижает риск перегрева и создаёт более равномерное распределение давления при затяжке.
• Болты имеют несколько срывных «шеек» - срыв происходит точно в нужном месте, без образования острых кромок.

Преимущества

• Мультиразмерный дизайн - один наконечник заменяет несколько моделей, уменьшая запасы на складе.
• Срывные головки обеспечивают контроль качества монтажа без необходимости измерения момента затяжки.
• Отсутствие покрытия исключает риск отслоения и улучшает контакт с алюминиевыми шинами и аппаратами.
• Высокая механическая прочность - подходит для условий вибраций и нагрузок на кабель.
• Идеальная совместимость с термоусаживаемыми муфтами КВТ - упрощает комплектование ремонтных наборов.

Ограничения применения

• Не предназначается для работы в условиях постоянного погружения в воду - хотя защищён для закрытых соединений, IP-класс не указан и не гарантирован.
• Без покрытия - требует защиты от коррозии в агрессивных средах (например, в промышленных помещениях с химическими испарениями); рекомендуется применять в герметичных кожухах или с использованием термоусаживаемых колец.
• Подходит только для жил сечением 25–50 мм2 - нельзя использовать для меньших или больших сечений, даже близких к границам.
• Требуется обязательное использование инструмента НМБ-6 - ручная затяжка гаечными ключами недопустима, так как нарушает работу механизма срыва.

Примеры использования

• Оконцевание алюминиевой жилы кабеля ААШв 2×50 мм2 перед подключением к шинному блоку в КРУ 10 кВ.
• Завершение медной жилы в кабеле ВВГнг-LS 3×50 мм2 на входе в трансформаторную подстанцию.
• Монтаж в составе ремкомплекта для аварийного восстановления кабельной линии - совместно с термоусаживаемой муфтой КВТ того же диапазона.
• Подключение кабеля к автоматическим выключателям или разъединителям с болтовыми зажимами M10.

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - используйте металлическую щётку или специальную насадку, чтобы обеспечить хороший контакт.
• Проверьте соответствие сечения жилы и наконечника - даже 1–2 мм2 расхождения могут привести к перегреву.
• Не используйте другие инструменты вместо НМБ-6 - некорректный момент затяжки нарушает функцию срыва и снижает срок службы соединения.
• При работе с алюминием - не перетягивайте! Уже после срыва головок соединение остаётся надёжным; лишнее усилие не улучшает контакт, а лишь деформирует металл.
• Храните наконечники в сухом помещении - отсутствие покрытия делает их чувствительными к влаге и коррозии.
