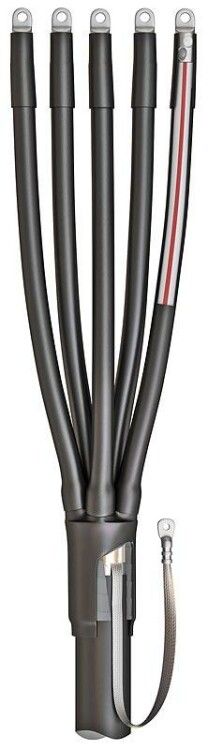

Муфта кабельная концевая 5ПКТп-1-25/50 0.6/1 кВ, 5 жил КВТ 60327

Муфта кабельная концевая 5ПКТп-1-25/50 КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий. Продукт сертифицирован по ТУ 3599-006-97284872-2006, выпускается брендом КВТ.

Назначение и область применения

Муфта кабельная концевая 5ПКТп-1-25/50 КВТ применяется для завершения пятижильных кабелей, когда требуется изолировать и герметизировать конец кабеля перед подключением к оборудованию. Устройство подходит для кабелей с броней и без неё, в том числе типов: АВБбШв, ПвБбШв, ВВГ, ПвВГ, NYM, NYY, РПГ и других, указанных в спецификации. Может использоваться как внутри помещений, так и на открытом воздухе - благодаря устойчивости материалов к УФ-излучению и перепадам температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Количество жил: 5
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-006-97284872-2006
• Состав: материалы HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта 5ПКТп-1-25/50 КВТ совместима с кабелями, имеющими пластмассовую (ПВХ/СПЭ) или этиленпропиленовую (ЭПР) изоляцию. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). После нагрева все элементы муфты равномерно сжимаются, образуя плотное, герметичное соединение. Внутренний слой термоплавкого клея заполняет микрозазоры, исключая попадание влаги.

Для кабелей с металлической броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления, которая фиксирует заземляющий провод к броне. Однако для надежного контакта с броней из стали или алюминия рекомендуется применять допкомплект «Заземление КМПБ». Без него контакт может оказаться недостаточно надежным.

Подключение токоведущих жил возможно как через опрессовываемые наконечники, так и через болтовые - выбор зависит от требований оборудования. Обязательно использование набора для срыва головок НМБ-6 (КВТ) при работе с болтовыми соединениями.

Безопасность и стандарты

Муфта 5ПКТп-1-25/50 КВТ соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные компоненты не содержат галогенов - при возгорании не выделяют токсичных паров. Материалы устойчивы к старению, химическому воздействию и экстремальным температурам, что повышает безопасность эксплуатации в условиях повышенной нагрузки.

Преимущества

• Высокая степень защиты IP67 - предотвращает проникновение воды и пыли даже при временной подводке кабеля
• Универсальность: один комплект подходит для кабелей с броней и без, для indoor/outdoor-монтажа
• Автоматическая герметизация за счет термоплавкого клея - снижает риск человеческой ошибки
• Не требует сварки или пайки - экономит время и оборудование
• Устойчивость к УФ-излучению - долговечна на открытых участках трасс
• Совместима с широким спектром кабельных систем - от бытовых до промышленных

Ограничения применения

• Не кабели с сечением менее 25 мм2 или более 50 мм2 - возможен некорректный монтаж и потеря герметичности
• Требуется обязательное наличие пропановой горелки; нельзя использовать обычный фен или тепловую пушку - температура должна достигать 150–200 C
• Для кабелей с броней без допкомплекта КМПБ невозможно гарантировать надежное заземление
• Не предназначен для работы при температурах ниже –50 C или выше +50 C - материал становится хрупким или деформируется
• Не заменяет распределительную коробку - служит только для финишного оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 3×25+2×16 на входе в частный дом
• Завершение питающего кабеля NYM 5×35 на щите насосной станции
• Монтаж конца кабеля ПвБбШв 5×50 на выходе из трансформаторной будки
• Подготовка кабеля ВВГ 5×25 к подключению к автомату в шкафу управления
• Использование в подземных коллекторах, где есть риск затопления

Практические советы

• Перед монтажом обязательно проверьте внешнее сечение кабеля - оно должно точно попадать в диапазон 25–50 мм2. Перебор или недобор вызывает проседание или разрыв материала
• При работе с бронированным кабелем всегда используйте комплект КМПБ - он гарантирует низкое переходное сопротивление заземления
• Нагревайте муфту медленно, начиная с центральной части, чтобы избежать образования пузырей и неравномерной усадки
• Не снимайте защитную плёнку с термопасты до момента начала монтажа - она предохраняет клей от загрязнения
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие высокой влажности снижает адгезию клея
• Проверяйте целостность всех компонентов перед сборкой - малейшие порезы на трубках нарушают герметичность
