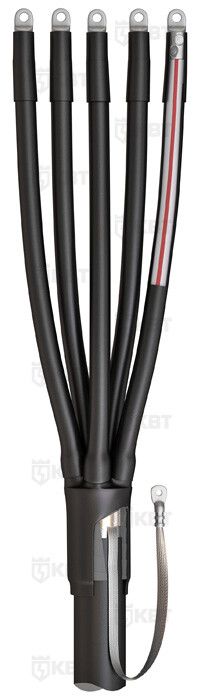

Муфта кабельная концевая 5ПКТпнг-LS-1 1кВ 5ж 25-50мм² КВТ 65536

Муфта кабельная концевая 5ПКТпнг-LS-1-25/50 без болтовых наконечников от КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ на напряжение до 1 кВ. Подходит для внутренней и наружной установки, работает в широком диапазоне температур. Артикул 65536 - это готовый комплект для быстрого монтажа без необходимости докупать элементы защиты.

Назначение и область применения

Муфта кабельная концевая 5ПКТпнг-LS-1-25/50 применяется для завершения пятижильных кабелей, когда требуется изолировать и защищить конец кабеля от внешних воздействий. Устройство подходит для кабелей без брони и с броней (если в названии есть "(б)"). Используется в распределительных щитах, на столбах, в траншеях, внутри зданий и на открытых площадках. Применяется там, где важна безопасность - в местах с высокой плотностью людей, в офисах, жилых домах, на производстве.

Технические характеристики

• Количество жил: 5
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Исполнение: нг-LS - не распространяет горение, малое выделение дыма и газов при нагреве
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Способ монтажа: термоусадка
• Стандарт: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 5ПКТпнг-LS-1-25/50 совместима с кабелями: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS. Для кабелей с броней требуется дополнительный комплект заземления КМПБ.

Монтаж выполняется с помощью термоусадки: прогревается пропановой горелкой ПГ (КВТ). Внутренние слои муфты покрыты термоплавким клеем - он заполняет все зазоры, обеспечивая герметичность. На кабеле с броней используется роликовая пружина постоянного давления для заземления. Болтовые наконечники не входят в комплект - их можно установить самостоятельно, если требуются.

Безопасность и стандарты

Муфта 5ПКТпнг-LS-1-25/50 соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Исполнение нг-LS гарантирует, что материал не поддерживает горение и минимизирует выделение токсичных веществ при возгорании. Это важно для помещений с повышенными требованиями к пожаробезопасности - метро, больницы, школы, торговые центры.

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без, для внутреннего и наружного монтажа
• Высокая герметичность благодаря термоплавкому клею - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению и климатическим нагрузкам - долговечность даже на открытом воздухе
• Не требует сварки или пайки - монтаж прост и не нуждается в специализированном оборудовании кроме горелки
• Поддерживает использование как опрессованных, так и болтовых наконечников - гибкость в сборке

Ограничения применения

• Не предназначен для кабелей с сечением менее 25 мм2 или более 50 мм2 - возможен риск перегрева или плохого контакта
• Не содержит болтовых наконечников - их нужно докупить отдельно, если они нужны для подключения
• Для кабелей с металлической броней обязательно применение дополнительного комплекта заземления КМПБ - без него заземление будет ненадежным
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP-класс не указан, хотя продукт рассчитан на влажную среду

Примеры использования

• Завершение кабеля (А)ВВГнг-LS 5×35 мм2 перед входом в распределительный шкаф в жилом доме
• Оконцевание кабеля АВБбШвнг-LS 5×50 мм2 на столбе ЛЭП в северных регионах России
• Монтаж на выходе из траншейного кабеля в котельной с высокими требованиями к пожарной безопасности
• Замена поврежденного конца кабеля в промышленном цеху с частыми перепадами температур

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 25–50 мм2
• Если кабель имеет броню, всегда используйте комплект заземления КМПБ - без него муфта не выполнит функцию защиты
• При работе с горелкой соблюдайте равномерный прогрев - не фокусируйтесь на одном участке, чтобы не прожечь материал
• Не используйте муфту в качестве ответвительной - она только для оконцевания одного кабеля
• Храните в сухом месте при температуре от –10 C до +30 C - экстремальные значения снижают эластичность материалов
• Проверьте целостность всех компонентов перед монтажом - трещины или деформации на термоусадочных трубках недопустимы
