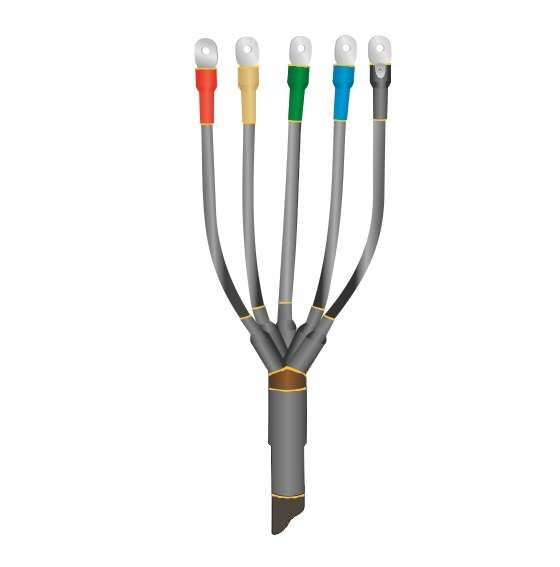

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-5х(35-50) без наконечн. Нева-Транс Комплект 22040098 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпнг-LS-5х(35-50) от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей сечением 35–50 мм2 с пластмассовой изоляцией без брони. Применяется как во внутренних помещениях, так и на открытой территории, обеспечивая надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-5х(35-50) используется для завершения пятижильных кабелей с напряжением до 1 кВ. Подходит для кабелей с полиэтиленовой или ПВХ изоляцией, не имеющих металлической брони. Область применения - любые условия: от сухих и влажных помещений до внешней среды с перепадами температур и повышенной влажностью. Часто применяется в системах энергообеспечения зданий, на промышленных объектах, в распределительных пунктах, при подключении оборудования и в сетях с низким уровнем требований к механической защите.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защита от брони: не предусмотрена - некабелевые кабели без бронирования

Совместимость и монтаж

Муфта совместима исключительно с кабелями, имеющими пластмассовую изоляцию и отсутствие брони. Для монтажа требуется предварительная подготовка кабеля: удаление внешнего слоя, разделка жил, зачистка токопроводящих частей. После этого все элементы муфты одеваются последовательно и равномерно нагреваются с помощью газовой горелки или специального тепловентилятора (температура не ниже 200 C). Усадка должна происходить медленно, чтобы избежать деформаций. Элементы не имеют готовых наконечников - их необходимо устанавливать отдельно перед сборкой.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS: не распространяют горение, минимизируют образование дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожаробезопасность и электроизоляционные свойства
• Выданы официальные сертификаты соответствия требованиям Росстандарта

Преимущества

• Стойкость к ультрафиолету - позволяет использовать вне помещений без дополнительной защиты
• Экологическая безопасность - материалы не выделяют опасных веществ даже при повышении температуры
• Широкий температурный диапазон - работает в условиях Арктики и тропиков
• Герметичность после усадки - предотвращает попадание влаги и пыли
• Легкая и быстрая установка - не требует сварки, клея или сложных инструментов

Ограничения применения

• Не для кабелей с металлической броней, оптоволокном или алюминиевой оболочкой
• Запрещено применение при температурах ниже –50 C - материал становится хрупким
• Не предназначен для постоянного погружения в воду - хотя IP-защита не указана, влага не должна находиться под давлением
• Требуется точное соблюдение технологии термоусадки - недостаточно прогрева снижает герметичность
• Отсутствие встроенных наконечников - необходимо дополнительно закрепить контактные части

Примеры использования

• Подключение питания к насосному оборудованию на улице
• Оконцевание кабелей в цехах пищевых предприятий с высокой влажностью
• Завершение линии электроснабжения в подземных переходах
• Обустройство временной сети на строительной площадке
• Замена старой концовки кабеля в щитовой комнате без замены всего участка провода

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 35–50 мм2; меньшие или большие значения вызовут плохую усадку
• Используйте только рекомендованную горелку с регулируемым пламенем - слишком высокая температура может прожечь полимер
• При работе на улице выбирайте время с минимальной влажностью - лишняя влага между слоями изоляции может остаться после усадки
• Проверяйте целостность каждого элемента муфты до начала работы - микротрещины в трубках снижают долговечность
• После монтажа проведите визуальный контроль: поверхность должна быть гладкой, без пузырей и вздутостей
