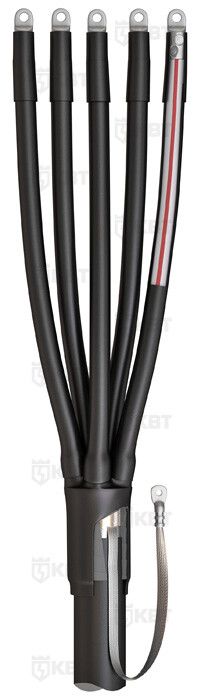

Муфта кабельная концевая 1кВ 5ПКТпнг-LS-1-70/120 КВТ 65537

Муфта кабельная концевая 5ПКТпнг-LS-1-70/120 без болтовых наконечников - это готовый комплект для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, рассчитанных на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Произведена компанией КВТ по ТУ 3599-006-97284872-2006, артикул 65537.

Назначение и область применения

Муфта кабельная концевая 5ПКТпнг-LS-1-70/120 без болтовых наконечников предназначена для герметичного и безопасного завершения пятижильных кабелей. Подходит для кабелей с пластмассовой изоляцией, с броней или без неё. Используется там, где требуется защита от влаги, пыли и механических воздействий - например, на входе в распределительные щиты, у трансформаторов, на столбах, в кабельных колодцах и на фасадах зданий.

Технические характеристики

• Количество жил: 5
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: нг-LS - негорючий, с низким выделением дыма и газов
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Способ монтажа: термоусадка
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 5ПКТпнг-LS-1-70/120 без болтовых наконечников совместима с кабелями следующих типов: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS. Универсальный комплект подходит как для кабелей с броней, так и без неё.

Монтаж выполняется с помощью термоусадки: нагревается пропановой горелкой (например, ПГ от КВТ). Внутренняя поверхность перчаток и манжет покрыта термоплавким клеем - он заполняет все микрозазоры, обеспечивая полную герметичность. Для кабелей с броней предусмотрена непаянная система заземления: роликовая пружина постоянного давления плотно прижимает заземляющий провод к броне. Однако для надежного контакта с броней из стали или алюминия потребуется дополнительно установить «Комплект заземления КМПБ».

Болтовые наконечники в комплект не входят - их можно выбрать отдельно. Также допускается использование наконечников под опрессовку.

Безопасность и стандарты

Муфта 5ПКТпнг-LS-1-70/120 без болтовых наконечников соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Материалы не поддерживают горение и при возгорании выделяют минимальное количество дыма и токсичных веществ - что важно для закрытых помещений и эвакуационных путей. Защита IP67 гарантирует работу даже в условиях повышенной влажности и пыли.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги и коррозии.
• Устойчивость к УФ-излучению и экстремальным температурам - подходит для открытого монтажа.
• Универсальность: один комплект работает с широким спектром кабелей, с броней и без.
• Непаянная система заземления снижает время монтажа и повышает надежность контакта.
• Не требует сварки, пайки или сложных инструментов - достаточно горелки и базового набора.

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, ААБл, АСБ) - только для кабелей с броней из стальной или алюминиевой проволоки.
• Для кабелей с броней обязательна установка дополнительного «Комплекта заземления КМПБ» - без него контакт будет ненадежным.
• Не рекомендуется применять при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала.
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - риск недостаточного прилегания или перегрузки.

Примеры использования

• Завершение кабеля (А)ВВГнг-LS 5×95 перед входом в распределительный шкаф.
• Оконцевание кабеля АВБбШвнг-LS на внешнем столбе ЛЭП.
• Подключение кабеля NYMнг-LS к автоматическому выключателю в подвале многоквартирного дома.
• Монтаж на кабельном участке в туннеле или кабельной канализации с высокой влажностью.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70–120 мм2. Отклонение ведёт к плохому прилеганию и потере герметичности.
• Если кабель имеет броню - всегда используйте «Комплект заземления КМПБ». Без него заземление будет условным.
• Нагревайте равномерно, начиная с центра перчатки, двигаясь к краям. Перегрев может повредить материал.
• Инструменты: используйте пропановую горелку ПГ (КВТ) и набор для срыва головок НМБ-6 (КВТ) - они обеспечивают точный контроль температуры.
• Храните муфту в сухом месте, защищённом от прямого света - хотя материалы устойчивы к УФ, длительное воздействие может снизить срок службы.
