Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-5х(70-120) без наконечн. Нева-Транс Комплект 22020163 Нева Транс 22020335

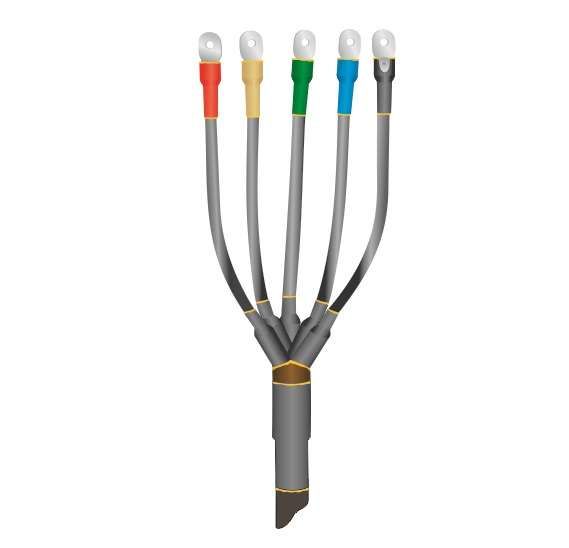

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-5х(70-120) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории при экстремальных температурах. Артикулы 22020335 и 22020163 обеспечивают совместимость с кабелями сечением 70–120 мм2.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-5х(70-120) используется для завершения пятижильных силовых кабелей с пластмассовой изоляцией и номинальным напряжением до 1 кВ. Подходит для создания герметичного конца кабеля перед подключением к оборудованию, распределительному щиту или трансформатору. Область применения - внутренняя и наружная установка: в цехах, на эстакадах, в подземных камерах, на опорах ЛЭП, в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 5
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты IP: обеспечивается за счет плотной усадки (не указана явно, но достигается через герметизацию)
• Относительная влажность: допускается до 98%
• Защитный покров: без брони - не предназначен для механической нагрузки

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-5х(70-120) совместима исключительно с кабелями без металлической брони и внешнего экрана. Для монтажа требуется предварительная подготовка кабеля: удаление внешней оболочки, разделка жил, зачистка изоляции до требуемых длин. После сборки все элементы муфты нагреваются равномерно с помощью газовой горелки или мощного фена (температура около 140–180 C). Полимерная трубка усыхает, образуя плотное, водонепроницаемое соединение. Наконечники в комплект не входят - их необходимо закрепить отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Не содержит свинец и другие запрещённые вещества - экологически безопасна

Преимущества

• Герметизация достигается за счёт одновременной усадки всей конструкции - минимум точек утечки
• Устойчивость к УФ-излучению позволяет использовать вне зданий без дополнительной защиты
• Широкий температурный диапазон обеспечивает работу в суровых климатических условиях
• Легкий вес и компактность снижают трудозатраты при работе на высоте или в ограниченном пространстве
• Отсутствие жидкостей и смол в составе делает процесс монтажа чистым и безопасным

Ограничения применения

• Не применяется для кабелей с бронёй, металлической оболочкой или экранированием - возможна деформация или потеря герметизации
• Не рассчитана на постоянное погружение в воду - хотя защищена от осадков, не является подводной муфтой
• Не рекомендовано использование при температурах ниже –50 C - материал становится хрупким
• Требуется контроль качества нагрева: недостаточно прогретые участки могут остаться негерметичными
• Запрещено применять с кабелями меньшим сечением - риск проскальзывания и повреждения изоляции

Примеры использования

• Оконцовка кабеля АВБбШв 5×95 перед подключением к частному трансформатору на площадке
• Завершение кабеля ПВС 5×70 в распределительном пункте холодильного цеха
• Монтаж на конце трёхфазного провода на столбе ЛЭП в районе Крайнего Севера
• Обустройство временного питания на стройплощадках при необходимости быстрого вывода кабеля из земли

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2; попытки адаптировать под 50 мм2 приведут к плохой герметизации
• При работе на открытом воздухе выбирайте время без дождя и ветра - даже капли воды могут затруднить усадку
• Используйте термофен с регулировкой температуры и насадкой для равномерного нагрева - газовая горелка должна двигаться медленно, без задержек
• Не забудьте про установку наконечников после усадки муфты - они должны быть правильно подобраны по диаметру жил и качественно обжаты
• Храните муфту в оригинальной упаковке, в сухом месте при t = +5…+30 C - длительное воздействие мороза до −50 C до монтажа не влияет, но лучше избежать
