Муфта концевая ПКВ(Н)тпбэ 5х70/120 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN5-70120SZ

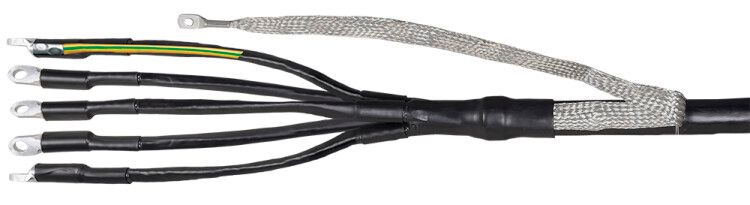

Муфта концевая ПКВ(Н)тпбэ 5х70/120 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания пятижильных силовых кабелей сечением 70–120 мм2, обеспечивает надёжную изоляцию и заземление при наружной установке. Муфта ПКВ(Н)тпбэ 5х70/120 совмещает функции защиты, соединения и заземления в одном компактном решении.

Назначение и область применения

Муфта ПКВ(Н)тпбэ 5х70/120 используется для оконцевания трёхжильных кабелей с пятью токопроводящими жилами - три фазные, одна нулевая и одна заземляющая. Применяется исключительно вне помещений, где требуется защита от влаги, пыли и механических воздействий. Подходит для подключения кабелей к распределительным устройствам, трансформаторам, щитам и другому оборудованию в условиях открытой прокладки.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 70–120 мм2
• Тип изоляции: ППД (полиэтилен плотный) / СПЭ (сшитый полиэтилен)
• Материал корпуса: термоусаживаемый полимер
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Цвет: черный
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Комплектация: болтовые наконечники, комплект заземления с роликовыми пружинами

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 5х70/120 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Для монтажа необходим тепловой фен. Усадка происходит равномерно при нагреве до температур, указанных в инструкции производителя - перегрев недопустим. Болтовые наконечники уже установлены - достаточно зачистить жилы и затянуть их. Комплект заземления с роликовыми пружинами позволяет надёжно закрепить заземляющий проводник на броне кабеля без сварки.

Безопасность и стандарты

Муфта ПКВ(Н)тпбэ 5х70/120 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую безопасность при работе в условиях повышенной влажности и перепадах температур. Наличие заземляющего комплекта снижает риск поражения током при повреждении изоляции кабеля.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли
• Заранее смонтированные наконечники ускоряют установку
• Комплексный комплект заземления исключает необходимость дополнительных элементов
• Устойчивость к УФ-излучению и экстремальным температурам - подходит для сурового климата
• Долгий срок службы - 30 лет без замены

Ограничения применения

• Не применяется внутри помещений - предназначена только для наружной установки
• Подходит только для кабелей с броней или экраном; несовместима с гибкими многожильными кабелями без металлической оболочки
• Требуется точное соблюдение минимального сечения (70 мм2); использование с кабелями меньше 70 мм2 может привести к неплотному прилеганию и потере герметичности
• Не допускается монтаж при температуре ниже –20 C - материал становится хрупким

Примеры использования

• Оконцевание кабеля АВБбШв-1 от подземной линии до распределительного шкафа на улице
• Подключение кабеля ВВГЭ к трансформаторной подстанции
• Присоединение питания к насосной станции или освещению парковой зоны
• Замена старой муфты на новую в существующей воздушной линии 1 кВ

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен соответствовать заявленному диапазону 70–120 мм2. Посадочный диаметр муфты рассчитан именно под этот диапазон.
• При зачистке жил используйте специальный инструмент - не допускайте повреждения медных токопроводящих частей.
• При использовании теплового фена двигайтесь равномерно, начиная с центра муфты к краям - так избежите образования пузырей и неплотного прилегания.
• Проверьте надёжность контакта заземляющей пружины после сборки - она должна плотно прижиматься к броне без люфта.
• Храните муфту в сухом месте при температуре +5…+30 C - высокая влажность или холод могут повредить термоусадочные материалы до монтажа.
