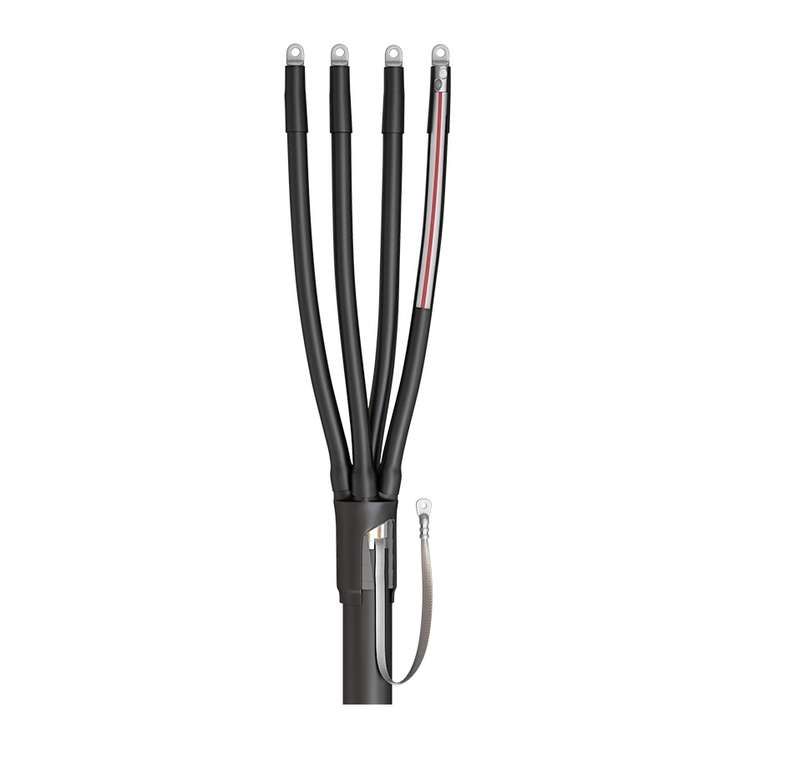

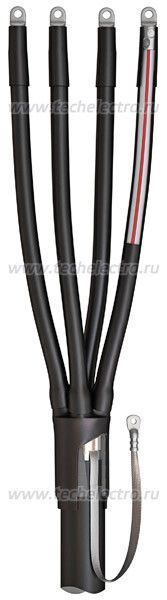

Муфта кабельная концевая 1кВ 4ПКТп(б)-1-25/50 КВТ 57783

Муфта кабельная концевая 4ПКТп(б)-1-25/50 КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Изделие выполнено в термоусадочном исполнении, что обеспечивает плотное прилегание и высокую степень защиты. Артикул 57783, бренд - КВТ.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-25/50 КВТ используется для завершения кабельных линий - то есть для создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, щиту или другому устройству. Подходит для кабелей с броней и без неё. Может применяться в помещениях и на улице, в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 25–50 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF=Halogen Free)

Совместимость и монтаж

Муфта 4ПКТп(б)-1-25/50 КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Комплект универсален - один и тот же набор можно использовать как для кабелей с броней, так и без неё.

Монтаж выполняется с помощью термоусадки: нагревается пропановой горелкой ПГ (КВТ). Внутренняя поверхность перчаток и манжет покрыта термоплавким клеем - он расплавляется при нагреве и заполняет все микрозазоры, обеспечивая полную герметичность.

Для кабелей с броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления, которая фиксирует заземляющий провод к броне. Однако для надёжного контакта с броней из стали или алюминия требуется дополнительно установить «Комплект заземления КМПБ».

Подключение жил возможно как с болтовыми, так и с опрессовываемыми наконечниками - сами наконечники в комплект не входят.

Безопасность и стандарты

Муфта 4ПКТп(б)-1-25/50 КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Это повышает безопасность при эксплуатации в закрытых и людных помещениях.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению и экстремальным температурам - подходит для открытой прокладки
• Универсальность - один комплект работает с кабелями с броней и без, с различными типами изоляции
• Не требует пайки - заземление осуществляется механически, снижает риск ошибок при монтаже
• Совместима с популярным инструментом КВТ - горелка ПГ и набор НМБ-6

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ
• Не подходит для кабелей с сечением менее 25 мм2 или более 50 мм2
• Требует наличия пропановой горелки - нельзя смонтировать без теплового воздействия
• Для кабелей с металлической броней обязательна доп. установка «Комплекта заземления КМПБ» - базовый комплект без него не гарантирует надёжное заземление
• Не рекомендуется использовать в местах с постоянным механическим воздействием (например, в движущихся участках кабельных трасс)

Примеры использования

• Завершение кабеля АВВГ перед подключением к распределительному щиту в цеху
• Оконцевание кабеля АПвБбШв на столбе ЛЭП
• Монтаж на входе в подземный кабельный колодец
• Подключение кабеля NYM к автоматическому выключателю в частном доме
• Замена старого окончания кабеля в системе освещения на улице

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 25–50 мм2. Отклонение ведёт к плохому прилеганию и потере герметичности
• Если кабель имеет броню - обязательно докупите «Комплект заземления КМПБ». Без него заземление будет ненадёжным
• При нагреве равномерно перемещайте горелку - не задерживайтесь на одном месте, чтобы не прожечь материал
• Используйте только инструмент КВТ: горелку ПГ и набор НМБ-6 - они рассчитаны под специфику этой муфты
• При хранении сохраняйте изделие в сухом месте, защищённом от прямого света - даже с УФ-защитой длительное воздействие солнца снижает срок службы
• Проверьте целостность всех элементов комплекта перед началом работы - особенно термоплавкий слой на манжетах
