Муфта кабельная концевая универс. 1кВ 4ПКВНтпБ-в-25/50 с наконечн. 9099967 Подольск 4pkvntpbvx035x50 ПЗЭМИ 4pkvntpbvx025x50

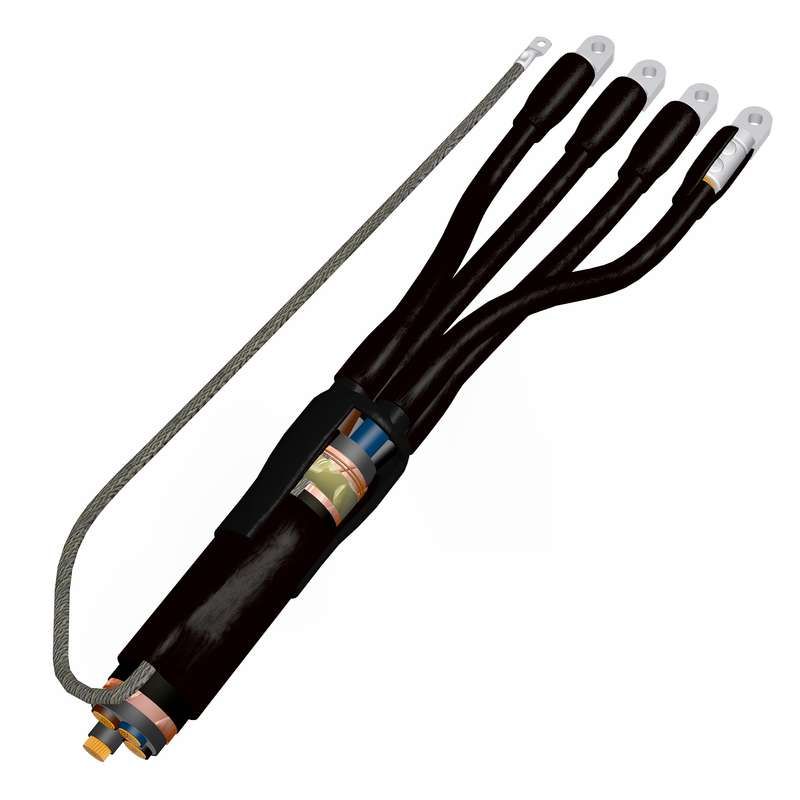

Муфта кабельная концевая универсальная 1 кВ 4ПКВНтпБ-в-25/50 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцевания четырёхжильных кабелей с броней и пластмассовой изоляцией, работающих на напряжение до 1 кВ. Эта муфта обеспечивает надёжную изоляцию и механическую фиксацию на участках, где кабель заканчивается - например, перед подключением к оборудованию. Артикулы 4pkvntpbvx025x50 и 4pkvntpbvx035x50 соответствуют различным сечениям проводников.

Назначение и область применения

Муфта 4ПКВНтпБ-в-25/50 используется для оконцевания кабелей с броней и изоляцией из ПВХ или полиэтилена. Применяется там, где требуется завершить кабельную линию - например, перед присоединением к распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для внутренней и наружной установки. Универсальность позволяет использовать её на кабелях сечением 25, 35 и 50 мм2.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 35–50 мм2 (совместима также со сечениями 25 мм2)
• Тип исполнения: термоусадочная - материал уменьшает размеры при нагреве, плотно облегая кабель
• Материал корпуса: термоусадочные трубки с клеевым слоем внутри для герметизации
• В комплекте: металлические наконечники для обжима жил

Совместимость и монтаж

Муфта совместима с кабелями типа КВНтпБ, АКВНтпБ и аналогичными - с бронёй из стальной ленты и изоляцией из ПВХ. Для монтажа необходимо:

• Зачистить кабель до нужной длины, удалить броню и внешнюю изоляцию
• Обжать наконечники на жилах (в комплекте)
• Надеть термоусадочную муфту на кабель до начала работы
• После сборки равномерно прогреть поверхность муфты газовой горелкой до полного усыхания и запечатления

Посадочный диаметр кабеля должен соответствовать заявленному сечению - 25–50 мм2. Неправильный выбор сечения снижает герметичность и прочность соединения.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31944-2012 для кабельных соединений на напряжение до 1 кВ. Обеспечивает электроизолирующие свойства, предотвращает пробой и попадание влаги. Наконечники выполнены из меди с оловянным покрытием - устойчивы к окислению и обеспечивают хороший контакт.

Преимущества

• Универсальное применение - одна муфта работает с тремя сечениями (25, 35, 50 мм2)
• Термоусадка создаёт плотное, долговечное уплотнение без дополнительных зажимов
• Клеевой слой внутри исключает образование воздушных полостей и защищает от влаги
• Наконечники уже встроены - не требуют отдельной закупки
• Выдерживает перепады температур и вибрации - подходит для промышленных условий

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией или маслонаполненных систем
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя IP-класс не указан, герметизация рассчитана на влажную среду, а не на длительное подтопление
• Требуется источник тепла (горелка) для монтажа - нельзя собирать без нагрева
• Не подходит для кабелей с сечением менее 25 мм2 или более 50 мм2 - риск разрыва или плохой адгезии

Примеры использования

• Оконцевание кабеля КВНтпБ-1(25) перед подключением к частотному преобразователю
• Финишная точка силового кабеля на конвейере в пищевом цехе
• Подключение бронированного кабеля к щиту управления насосной станцией
• Завершение трёхфазного кабеля с нулём на промышленном оборудовании

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 25–50 мм2 - даже небольшое отклонение влияет на качество усадки
• Греете муфту медленно и равномерно - начинайте с середины, двигаясь к краям, чтобы выдавливались лишние пузырьки воздуха
• Не используйте открытый пламя слишком долго - перегрев повредит изоляцию
• Храните муфту в сухом месте, избегайте прямых солнечных лучей - термоусадочные материалы чувствительны к УФ-излучению
• Артикулы 4pkvntpbvx025x50 и 4pkvntpbvx035x50 отличаются только диапазоном сечений - выбирайте по реальному размеру вашего кабеля
