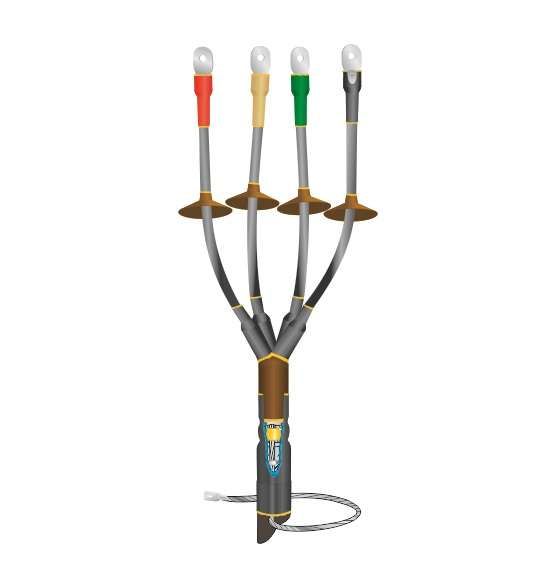

Муфта кабельная концевая наружн. установки 1кВ КНТп 4х(35-50мм) без наконечн. Нева-Транс Комплект 22020072 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 4х(35-50 мм) без наконечников от производителя Нева-Транс Комплект - это готовое решение для герметичного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2 на открытых участках сети до 1 кВ. Применяется там, где требуется надёжная изоляция и защита от внешних факторов, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта КНТп 4х(35-50 мм) без наконечников используется для завершения кабельных линий на воздушных опорах, столбах, фасадах зданий и других местах наружной установки. Подходит для кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Предназначена исключительно для работы на напряжение до 1 кВ включительно. Может использоваться как мачтовая муфта - то есть закрепляться прямо на опоре вместо обычного ответвителя.

Технические характеристики

• Напряжение: до 1 кВ
• Число жил: 4
• Сечение кабеля: 35–50 мм2
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается любая (с бронёй / без брони)
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита корпуса: IP67 (полностью защищён от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал: модифицированный полиэтилен, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта КНТп 4х(35-50 мм) без наконечников совместима только с кабелями указанного сечения - использование с более тонкими или thicker кабелями недопустимо. Для монтажа требуются:

• Горелка или высокотемпературный фен (температура нагрева около 200–250 C)
• Правильно выполненная разделка кабеля по технологии термоусаживаемых муфт
• Обязательное наличие подготовленной площадки для соединений - без механических повреждений изоляции

Не содержит наконечники - они должны быть установлены дополнительно перед сборкой. Жильные изоляторы уже встроены и обеспечивают нужную длину пути утечки. Для кабелей с бумажной изоляцией предусмотрено крепление заземления через пружину и терку; для бронированных - методом пайки к бронелентам.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла государственные испытания и имеет официальный сертификат соответствия Росстандарта

Преимущества

• Экологически безопасный материал без выделения токсинов при нагреве
• Стойкость к ультрафиолету - не трескается и не выгорает на солнце
• Высокая степень защиты IP67 обеспечивает работу даже во время дождя или тумана
• Автономная система создания сухих зон вокруг жил снижает риск пробоя
• Универсальная конструкция позволяет использовать её как на кабелях с бронёй, так и без неё

Ограничения применения

• Не применяется внутри помещений с ограниченным доступом воздуха - требуется свободный поток тепла при термоусаживании
• Запрещено использование при температуре ниже –50 C - материал становится хрупким
• Не предназначен для кабелей сечением менее 35 мм2 или более 50 мм2 - возможен выход из строя или потеря герметичности
• Не заменяет распределительную коробку - служит только для оконцевания одного кабеля
• Требуется точное соблюдение технологии термоусаживания - неквалифицированный монтаж приведёт к протечкам или пробоям

Примеры использования

• Подключение кабеля от подземной ЛЭП к воздушному столбу
• Оконцевание питания на фасаде цеха или складского помещения
• Монтаж на опорах городских сетей освещения
• Завершение линии на мачте грузового двора или энергообъекта

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен точно попадать в диапазон 35–50 мм2. Перегрузка вызывает деформацию стенок муфты.
• Используйте только рекомендованную горелку с регулируемым пламенем - слишком высокая температура повредит полимер.
• На этапе разделки удалите все острые кромки брони - они могут порвать внутреннюю изоляцию при усадке.
• Проверяйте равномерность усадки по всей длине муфты - если видны пузыри или неплотные участки, прогрейте ещё раз.
• Для кабелей с бумажной изоляцией после монтажа убедитесь, что пружина заземления плотно прилегает к оболочке - слабое контактное усилие опасно!
• Храните муфту в сухом месте при температуре выше 0 C - длительное воздействие холода снижает эластичность материалов.
