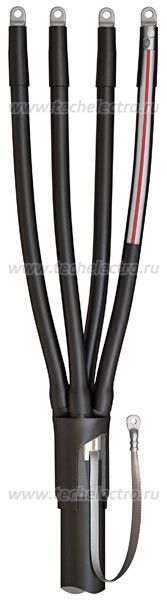

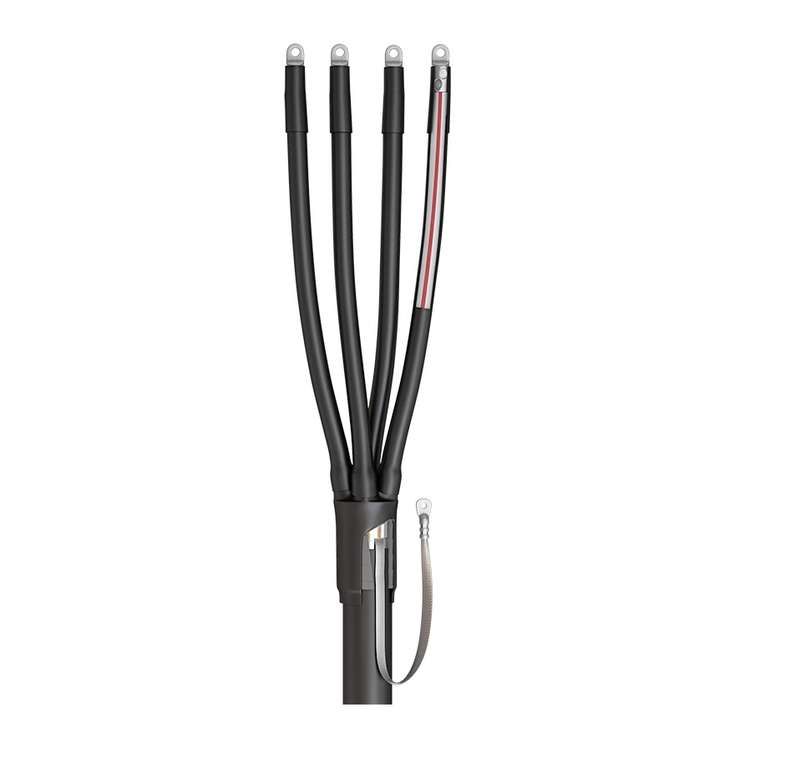

Муфта кабельная концевая 4ПКТп(б)-1-25/50(Б) 0.6/1 кВ, 4 жилы КВТ 57784

Муфта кабельная концевая 4ПКТп(б)-1-25/50-Б КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, как с броней, так и без неё, на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Изделие выполнено в термоусадочном исполнении с болтовыми наконечниками в комплекте и соответствует ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-25/50-Б КВТ используется для завершения кабельных линий - то есть для создания безопасного и герметичного окончания кабеля, где он подключается к оборудованию, распределительному щиту или другому устройству. Подходит для кабелей с медными или алюминиевыми токопроводящими жилами сечением 25–50 мм2. Может применяться в условиях повышенной влажности, на улице, в кабельных каналах, колодцах, на фасадах зданий и в других местах, требующих защиты от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Исполнение: термоусаживаемое
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Галоген-free состав: да, материалы не содержат галогенов
• Защита IP: не указана - не является элементом степени защиты, но обеспечивается герметизация за счет термоплавкого клея

Совместимость и монтаж

Муфта 4ПКТп(б)-1-25/50-Б КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Универсальный комплект позволяет работать как с кабелями без брони, так и с бронированными - наличие буквы "(б)" в названии указывает на возможность работы с броней.

Монтаж выполняется с помощью термоусадки: нагревание компонентов пропановой горелкой вызывает равномерное сжатие материала вокруг кабеля. Внутренняя поверхность перчаток и манжет покрыта термоплавким клеем - он заполняет все микрозазоры, обеспечивая полную герметичность. В комплект входят болтовые наконечники, которые можно заменить на опрессовочные при необходимости.

Для кабелей с броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления для контакта с бронелентами. Однако для надежного заземления требуется дополнительно установить «Комплект заземления КМПБ». Без него контакт может быть недостаточно надежным.

Необходимый инструмент: пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 4ПКТп(б)-1-25/50-Б КВТ изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные компоненты не содержат галогенов - при возгорании не выделяют токсичные газы, что повышает безопасность в закрытых помещениях. Материалы устойчивы к ультрафиолету и перепадам температур, что делает изделие пригодным для длительной эксплуатации на открытом воздухе.

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без неё, для внутреннего и наружного монтажа
• Высокая герметичность благодаря термоплавкому клею - исключает попадание влаги и пыли
• Удобство монтажа: не требует пайки, достаточно термофена и базового инструмента
• Долговечность: материал устойчив к климатическим нагрузкам, UV-излучению и механическим воздействиям
• Гибкость в выборе наконечников: можно использовать как болтовые, так и опрессовочные
• Экологическая безопасность: HF (halogen free) - отсутствие галогенов снижает риск образования ядовитых веществ при пожаре

Ограничения применения

• Не предназначен для кабелей с сечением менее 25 мм2 или более 50 мм2 - использование вне этого диапазона нарушает герметичность и электрическую прочность
• Требуется обязательное использование «Комплекта заземления КМПБ» при работе с бронированными кабелями; без него заземление будет ненадежным
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или высоких температур выше +50 C
• Не подходит для кабелей с маслонаполненной или бумажной изоляцией - только для ПВХ, СПЭ и ЭПР
• Требует наличия специального инструмента (термофен, набор НМБ-6); монтаж невозможен без них

Примеры использования

• Завершение кабеля АВБбШв перед подключением к частному домашнему щиту на улице
• Оконцевание кабеля NYM в кабельном канале производственного цеха
• Подключение бронированного кабеля АПвКШв к трансформаторной подстанции
• Монтаж на воздушных линиях в районах с суровым климатом (например, Сибирь, Дальний Восток)
• Работа с кабелями в подземных кабельных колодцах и камерах

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 25–50 мм2. Перегрузка или недоиспользование приведёт к плохому прилеганию и протечкам
• При работе с броней всегда применяйте «Комплект заземления КМПБ» - даже если кажется, что пружина работает, она не гарантирует долговременную проводимость
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - это предотвращает образование пузырей и неравномерного сжатия
• Не используйте обычный бытовой фен - нужна именно пропановая горелка ПГ (КВТ) с регулируемым пламенем
• Проверяйте целостность всех компонентов перед сборкой: трещины, деформации или повреждённый клей - основные причины отказа
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может ослабить эластичность
