Муфта кабельная концевая 1кВ 4ПКТп-1-25/50-Б КВТ 57778

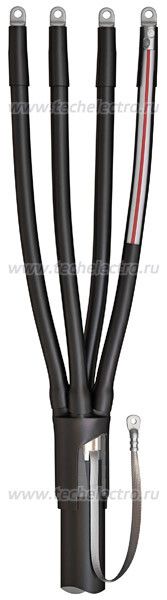

Муфта кабельная концевая 4ПКТп-1-25/50-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для монтажа как внутри помещений, так и на открытом воздухе. Артикул 57778 реализован в черном исполнении с термоусадкой и готовыми болтовыми наконечниками.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-25/50-Б с болтовыми наконечниками применяется для завершения кабельных линий - создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, щитам, трансформаторам или другим устройствам. Устройство рассчитано на работу в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета, что делает его подходящим для:

• промышленных объектов (станки, конвейеры, насосные станции);
• энергообъектов (трансформаторные подстанции, распределительные пункты);
• наружных сетей (опоры ЛЭП, кабельные колодцы, фасады зданий);
• внутренних установок (цеха, подвалы, шахты).

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Количество жил: 4
• Тип монтажа: термоусадка (термопластик нагревается до плотного облегания кабеля)
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галоген-free: да - материалы не выделяют токсичные газы при возгорании
• Комплектация: термоусаживаемые перчатки, концевые манжеты, болтовые наконечники, термоплавкий клей, элементы заземления (роликовая пружина)

Совместимость и монтаж

Муфта 4ПКТп-1-25/50-Б совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП и аналогичными. Применяется как для кабелей с броней, так и без неё.

Внимание! Для кабелей с металлической броней (сталь или алюминий) требуется обязательное использование допкомплекта заземления КМПБ, который не входит в базовую комплектацию. Без него невозможно обеспечить надёжное заземление брони.

Монтаж выполняется с помощью:

• пропановой горелки ПГ (например, КВТ);
• набора для срыва головок болтовых наконечников НМБ-6 (КВТ).

Перед сборкой необходимо зачистить конец кабеля, удалить броню (при наличии), закрепить заземляющий провод через роликовую пружину, затем равномерно прогреть все элементы муфты до полной усадки. Термоплавкий клей внутри перчаток создаёт герметичный слой, предотвращающий попадание влаги.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - снижают риск образования ядовитых паров при повышении температуры
• Негорючий термопластик замедляет распространение пламени
• Защита IP67 достигается благодаря герметизации клеем и усадке - исключает проникновение пыли и воды даже при временном погружении

Преимущества

• Универсальная комплектация - можно использовать как болтовые, так и опрессовочные наконечники (по желанию заказчика)
• Высокая степень защиты от внешних факторов: UV-стойкость, морозостойкость, влагонепроницаемость
• Автоматическая герметизация за счёт термоплавкого клея - не требует дополнительной заделки
• Непаянная система заземления с роликовой пружиной - быстрый и надёжный контакт с броней
• Поддерживается сертифицированным инструментом КВТ - гарантия качества монтажа

Ограничения применения

• Не кабели с сечением менее 25 мм2 или более 50 мм2 - возможен некорректный контакт и потеря герметичности
• Запрещён монтаж на кабелях с бумажной или маслонаполненной изоляцией - материал не предназначен для таких сред
• Требуется наличие специального инструмента (горелка, НМБ-6) - нельзя смонтировать без тепловоздействия
• При работе с бронированным кабелем обязательно применение дополнительного комплекта заземления КМПБ - без него изделие не соответствует нормам безопасности
• Не рекомендовано хранение при температурах ниже –50 C - возможно хрупкость материала

Примеры использования

• Оконцовка кабеля АВБбШв 3×35+1×16 на входе в распределительный щит цеха;
• Монтаж на выходе кабеля NYM 4×25 к автоматическому выключателю в наружной электроустановке;
• Формирование конца кабеля РВГ 4×50 на трансформаторной подстанции с бронированной конструкцией;
• Завершение линии питания конвейера с кабелем АПвВГ 4×35 в холодном регионе (температура зимой –40 C).

Практические советы

• Выбирая муфту, проверьте точное сечение кабеля - лучше взять минимальное значение из диапазона (25 мм2), чтобы гарантировать плотную посадку.
• Если кабель имеет броню - всегда докупайте комплект заземления КМПБ. Это не опция, а необходимость согласно правилам устройства электроустановок (ПУЭ).
• Перед нагревом убедитесь, что все элементы правильно расположены: перчатка должна полностью покрывать место перехода изоляции, а болтовые наконечники - плотно прилегать к жилам.
• Не перегревайте муфту - длительный нагрев одного участка может вызвать деформацию или трещины. Перемещайте горелку равномерно, начиная с центральной части.
• Храните продукцию в сухом месте при температуре от –10 C до +30 C - это продлит срок службы материалов.
• Для массового монтажа удобнее использовать одинаковые модели - унифицируйте комплекты и инструменты, чтобы минимизировать ошибки.
