Муфта кабельная концевая наружн. установки 1кВ КНТпН 4х(35-50мм) с болт. наконечн. Нева-Транс Комплект 22020096 Нева Транс

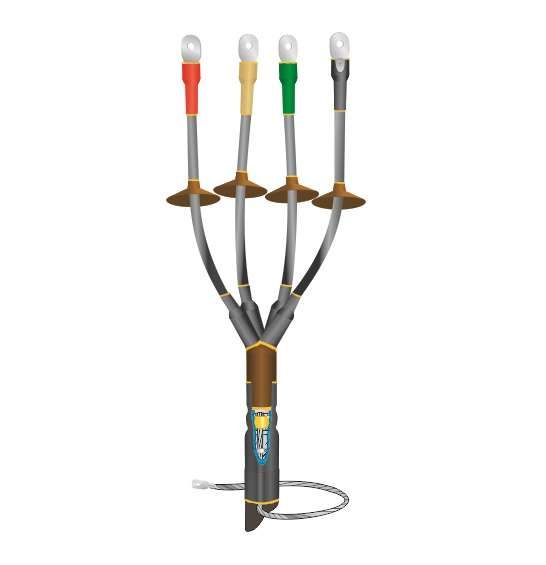

Муфта кабельная концевая наружной установки 1 кВ КНТпН 4х(35-50 мм) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые опоры, обеспечивая долговечную изоляцию даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта КНТпН 4х(35-50 мм) используется для завершения кабельных линий на внешних объектах - столбах ЛЭП, распределительных пунктах, трансформаторных будках. Применяется с кабелями с бумажной или пластмассовой изоляцией, с бронёй или без неё. Предназначена исключительно для наружной установки, где требуется защита от атмосферных воздействий: дождя, снега, пыли и УФ-излучения.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 35–50 мм2
• Тип исполнения: термоусадочный - сборка осуществляется за счёт нагрева специальных элементов
• Рабочая температура окружающей среды: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный полимер, устойчивый к старению и УФ-излучению

Совместимость и монтаж

Муфта КНТпН 4х(35-50 мм) совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими круглую форму и подходящее сечение. Для монтажа требуются:

• Правильно выполненная разделка кабеля - длина изоляционных слоёв должна соответствовать рекомендациям производителя;
• Горелка или мощный фен с регулируемой температурой (не менее 200 C);
• Заземляющий провод и средства для соединения с бронёй (пружина давления и терка для бумажной изоляции; пайка - для бронированных кабелей).

Перед нагревом необходимо равномерно распределить все элементы муфты вокруг кабеля. После прогрева материал плотно обтягивается, образуя герметичную изоляцию. Болтовые наконечники позволяют легко подключить кабель к шинам или оборудованию.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Обеспечивает увеличенную длину пути утечки благодаря жильным изоляторам - снижает риск пробоя при загрязнении или сырости
• Не содержит опасных веществ, соответствует нормам экологической безопасности

Преимущества

• Высокая механическая прочность после усадки - сохраняет целостность при вибрациях и нагрузках
• Устойчивость к длительному воздействию солнца и осадков - срок службы более 25 лет
• Универсальность - работает с различными типами кабелей внутри одного диапазона сечений
• Автономная система заземления - позволяет выполнять подключение без дополнительных устройств
• Отсутствие необходимости в смазках, клеях или других расходниках - всё в одном комплекте

Ограничения применения

• Не применяется для внутренней установки - не имеет защиты от доступа человека и не рассчитана на помещения
• Не допускается использование при температуре ниже –50 C - материал становится хрупким
• Не предназначен для кабелей с сечением меньше 35 мм2 или больше 50 мм2 - возможен недостаточный контакт или деформация
• Требуется точное соблюдение технологии термоусадки - некорректный нагрев приводит к трещинам или плохой герметизации
• Не совместим с многожильными гибкими кабелями без сплющенного заполнения - форма жил должна соответствовать цилиндрической

Примеры использования

• Оконцовка кабеля АСБ 4×50 на воздушной опоре ЛЭП
• Подключение кабеля ВВГ 4×35 к распределительному щиту на улице
• Монтаж на мачтовой подстанции для питания насосной станции
• Завершение участка кабельной линии перед переходом на воздушную часть сети

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, особенно если изоляция набухла от влаги
• При работе в холодную погоду предварительно согрейте муфту в помещении до +10…+15 C - это повысит эластичность материала
• Не направляйте пламя прямо на болтовые наконечники - они могут перегреться и потерять контактное усилие
• После усадки внимательно осмотрите швы - наличие пузырей, вздутостей или трещин требует замены муфты
• Для удобства работы используйте термостойкие рукавицы и защитные очки - работа с горелкой требует мер предосторожности
