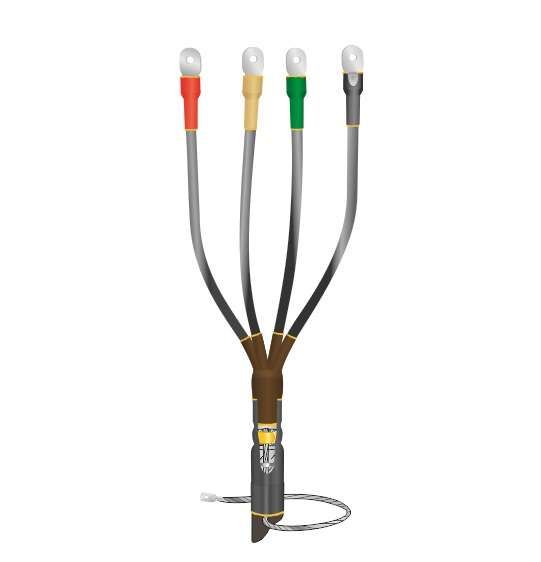

Муфта кабельная концевая внутр. установки 1кВ КВТпН 4х(35-50мм) с болт. наконечн. Нева-Транс Комплект 22020034 Нева Транс

Муфта кабельная концевая для внутренней установки 1 кВ КВТпН 4х(35-50 мм) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2, обеспечивая надёжную изоляцию и механическое крепление проводников. Применяется исключительно во внутренних помещениях, где требуется защита от влаги и механических воздействий.

Назначение и область применения

Муфта КВТпН 4х(35-50 мм) используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена для монтажа внутри зданий - в распределительных устройствах, трансформаторных подстанциях, цехах, офисах и других закрытых помещениях любой категории влажности. Не применяется на улице, в сырых подвалах без защиты или в условиях повышенной запылённости.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 35–50 мм2
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Крепление жил: болтовые наконечники
• Заземление: пружинный контакт для бумажной изоляции; пайка для брони
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта КВТпН 4х(35-50 мм) совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими сечение 35–50 мм2. Для монтажа требуются:

• Горелка или высокотемпературный фен (температура нагрева - около 150–200 C)
• Инструмент для зачистки кабеля (нож, щётка)
• Ключи для затяжки болтовых наконечников
• Паяльник и припой (при необходимости заземления через броню)

Перед установкой необходимо выполнить разделку кабеля по технологии, указанной в инструкции производителя. После сборки все элементы муфты равномерно прогреваются до полной усадки - это создаёт плотное герметичное соединение без воздушных пузырей.

Безопасность и стандарты

Муфта КВТпН 4х(35-50 мм) прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Обеспечивает электроизоляционную прочность, устойчивость к перегрузкам и долговременную работу при температуре от –40 C до +40 C. Экологически безопасна - не содержит свинца и галогенов.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли
• Болтовые наконечники обеспечивают надёжный электрический контакт без пайки для токоведущих жил
• Универсальная конструкция - работает с кабелями как с броней, так и без неё
• Автоматическое заземление: пружина давления для бумажной изоляции, пайка для брони - снижает риск ошибок при монтаже
• Экономия времени: одна муфта заменяет несколько компонентов, не требует сложной сборки

Ограничения применения

• Не допускается использование вне помещений - материал не рассчитан на УФ-излучение и осадки
• Не подходит для кабелей сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметичности
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации кабеля
• Требуется контроль температуры при монтаже: перегрев повреждает полимер, недостаточный нагрев - не даёт полноценной усадки
• Не предназначен для многократного демонтажа - после усадки восстановить целостность невозможно

Примеры использования

• Оконцевание кабеля АСБ 4×50 мм2 перед подключением к шинному блоку в распределительном пункте
• Завершение линии ВВГ 4×35 мм2 в ящике автоматического управления насосной станцией
• Подключение кабеля от трансформатора к вводному устройству в цеху с повышенной влажностью
• Монтаж в подземных переходах, если кабель выводится в сухое помещение

Практические советы

• Обязательно проверьте диаметр кабеля перед покупкой - даже при правильном сечении он может отличаться по внешнему диаметру из-за брони или оболочки
• При работе с кабелем с бумажной изоляцией удалите всю пропитку с концов - она снижает адгезию термоусадочных материалов
• Используйте фен с регулировкой температуры - равномерный нагрев важнее мощности
• После монтажа проверьте герметичность: легкое потягивание за жилы не должно вызывать движения муфты
• Храните муфту в сухом месте, избегайте прямого солнечного света - даже в упаковке полимер может деградировать
• Для кабелей с бронью используйте медную перемычку между броней и заземляющим контактом - это повысит надёжность заземления
