Муфта концевая ПКВтпбэ 4х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-3550SZ

Муфта концевая ПКВтпбэ 4х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-3550SZ
Муфта концевая ПКВтпбэ 4х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-3550SZ
Муфта концевая ПКВтпбэ 4х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-3550SZ

Товарные предложения:

Муфта концевая ПКВтпбэ 4х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-3550SZ20.02.20261 шт. 2 756,98 ₽

шт.
от 1 дня
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Отгрузка на следующий день
Заказ до 16:00 — доставка утром
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Сопутствующие товары

Аналоги

Описание

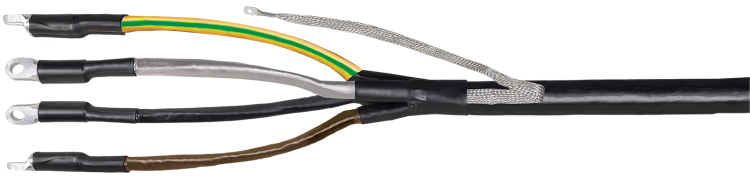

Муфта ПКВтпбэ 4х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 35–50 мм2 внутри помещений. Устройство оснащено готовыми болтовыми наконечниками и комплектом заземления, что ускоряет монтаж и повышает надёжность соединения.

Назначение и область применения

Муфта ПКВтпбэ 4х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ используется для оконцовывания кабелей на напряжение до 1 кВ. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, трансформаторных подстанциях, на производствах и объектах ЖКХ. Подходит для кабелей с ПВХ или СПЭ изоляцией, бронёй или экранированием, таких как АВБбШв, ВБбШв, ВВГЭ, АВВГЭ и их аналогов.

Технические характеристики

  • Номинальное напряжение: 1 кВ
  • Количество жил: 4
  • Сечение кабеля: 35–50 мм2
  • Тип исполнения: термоусаживаемая
  • Материал корпуса: полимер термоусаживаемый
  • Цвет: черный
  • Наконечники: есть, болтовые, предустановленные
  • Заземление: в комплекте - контакт с роликовыми пружинами
  • Способ монтажа: нагрев термоусадочной трубки
  • Область применения: только внутренняя установка

Совместимость и монтаж

Муфта ПКВтпбэ 4х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ совместима с кабелями, имеющими внешнюю оболочку из ПВХ или полиэтилена, и бронированными или экранированными жилами. Для монтажа требуется газовая горелка или фен для равномерного прогрева. Наконечники уже установлены - достаточно зачистить жилы, вставить их в наконечники и затянуть болты моментом, указанным в документации кабеля. Комплект заземления с роликовыми пружинами обеспечивает надёжный контакт с бронёй или экраном кабеля - его необходимо правильно закрепить перед усадкой.

Безопасность и стандарты

Муфта ПКВтпбэ 4х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Материалы устойчивы к перегреву, не поддерживают горение и обеспечивают электроизоляцию в условиях повышенной влажности. Однако устройство не рассчитано на воздействие открытого пламени, прямого UV-излучения или механических ударов - применение вне помещений запрещено.

Преимущества

  • Готовые наконечники экономят время на сборке - не требуют установки отдельных контактов
  • Термоусадка создаёт плотную, герметичную изоляцию без воздушных пузырей
  • Встроенный заземляющий элемент снижает риск потери контура защиты
  • Чёрный цвет маскирует следы старения и загрязнений в помещениях
  • Поддерживает работу с кабелями различных марок, включая импортные аналоги

Ограничения применения

  • Не применяется на открытом воздухе - материал не устойчив к УФ-излучению и перепадам температур
  • Не подходит для кабелей с металлической оболочкой без экрана (например, ААБл)
  • Работает только с кабелями сечением 35–50 мм2; меньшие или большие сечения не допускаются
  • Требует точного соблюдения температуры при усадке - недостаточный нагрев вызывает плохую адгезию, перегрев - деформацию
  • Не предназначен для мобильных или вибрационных систем - возможен износ контактов

Примеры использования

  • Оконцовка кабеля ВВГЭ 4×50 от шкафа РЩ до частного насоса в цеху
  • Подключение кабеля АВБбШв 4×35 от трансформатора к распределительному пункту
  • Монтаж входного кабеля в кабельную камеру многоквартирного дома
  • Замена повреждённого конца кабеля в подвале административного здания

Практические советы

  • Перед монтажом проверьте, чтобы сечение кабеля попадало точно в диапазон 35–50 мм2 - даже 1–2 мм2 выхода могут нарушить герметичность
  • Защитите место работы от пыли и влаги - грязь под термоусадкой снижает срок службы
  • При использовании газовой горелки двигайтесь медленно, равномерно прогревая всю поверхность - начинайте с середины, затем переходите к торцам
  • Проверьте плотность прилегания наконечников после затяжки - они должны быть без люфта, а изоляция - без трещин
  • Комплект заземления обязательно подсоединяйте к броне или экрану - игнорирование этого шага делает устройство небезопасным
  • Храните муфту в сухом месте, избегая прямого света - даже при правильном хранении срок годности ограничен 2–3 годами

Характеристики

Производитель/Бренд

IEK

Артикул

uzmxlbk1vn43550sz

Ширина

0.15

Высота

0.15

Длина

0.82

Вес

0.72

Цвет

Черный

Исполнение

Термоусаживаемая

Тип изделия

Муфта концевая

Применимость

Трехжильный кабель

Количество жил

4

Способ монтажа

Термоусадка

Материал изделия

Полимер термоусаживаемый

Область применения

Внутри помещений

Уровень напряжения

1 кВ

Наличие наконечников

Да

Дополнительная информация

Внутренняя установка. С болт.наконечниками. К-кт зазем. с ролик.пруж.

Номинальное поперечное сечение

35…50 мм²

Сертификаты

Сертификат соответствия

PDF

335 ot 21

PDF
