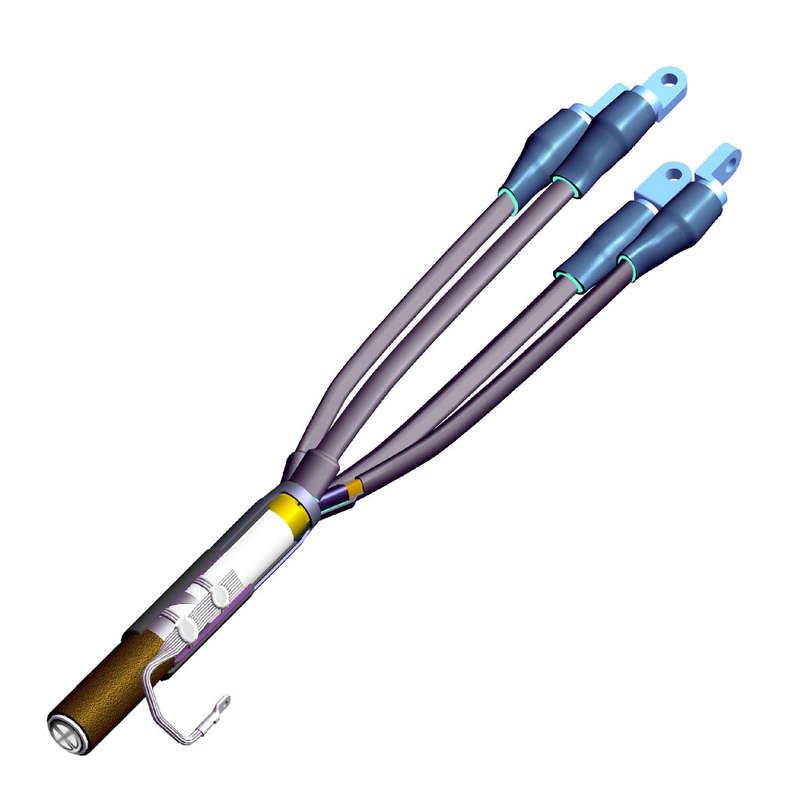

Муфта кабельная концевая универс. 1кВ 4КВНтп-в-25/50 с наконечн. 9014081 Подольск 4kvntpvx025x50 ПЗЭМИ

Муфта кабельная концевая универсальная 1 кВ 4КВНтп-в-25/50 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания четырёхжильных силовых кабелей сечением 25–50 мм2 на напряжение до 1 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию кабеля в местах подключения к оборудованию.

Назначение и область применения

Муфта 4КВНтп-в-25/50 используется для завершения кабельной линии там, где требуется подключение к аппаратам защиты, распределительным устройствам, двигателям или другому электрооборудованию. Применяется в системах низковольтного энергообеспечения: промышленные цеха, насосные станции, трансформаторные подстанции, объекты ЖКХ. Особенно эффективна при замене старых муфт или модернизации существующих сетей благодаря универсальному дизайну.

Технические характеристики

• Количество жил: 4 - позволяет работать с кабелями типа АВВГ, ВВГнг, NYM и аналогичными четырёхжильными проводами;
• Напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного тока;
• Номинальное сечение кабеля: 25–50 мм2 - совместима с медными жилами указанного диапазона; не применяется для алюминиевых кабелей;
• Исполнение: термоусадочное - материал уменьшается в размерах при нагреве, плотно облегает кабель, формируя прочный и герметичный корпус;
• В комплекте: готовые наконечники - исключают необходимость самостоятельной опрессовки, снижают риск ошибок при монтаже.

Совместимость и монтаж

Муфта 4КВНтп-в-25/50 совместима с кабелями, имеющими внешний диаметр, соответствующий сечению 25–50 мм2. Перед установкой необходимо удалить внешнюю оболочку кабеля и зачистить жилы до нужной длины. Наконечники уже установлены - достаточно вставить жилы в них и зажать гайками. Для активации термоусадки используйте тепловую пушку равномерно, начиная с середины муфты. Не допускается перегрев - температура должна быть в пределах рекомендаций производителя (обычно 120–180 C).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ 30904 и внутренним нормам Подольского ЗЭМИ. Материалы термоусадочной трубки имеют самозагашивающие свойства, что повышает безопасность при возможном КЗ. Элементы изолированы и не требуют дополнительного экранирования в условиях сухих помещений и закрытой прокладки.

Преимущества

• Универсальность - одна муфта покрывает весь диапазон сечений 25–50 мм2, экономя запасы на складе;
• Готовые наконечники - минимизируют время монтажа и исключают брак из-за неквалифицированной опрессовки;
• Высокая степень герметизации - термоусадка создаёт плотное соединение без воздушных пузырей и щелей;
• Стойкость к влаге и химическим воздействиям - подходит для условий повышенной влажности внутри помещений.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - не имеет UV-стойкости и не выдерживает прямого солнечного света;
• Не работает с алюминиевыми кабелями - только с медными жилами;
• Требует наличия источника тепла (термопушки); невозможен монтаж в условиях, где нельзя применять открытый огонь или оборудование;
• Не следует использовать в средах с постоянным контактом с маслом, растворителями или агрессивными жидкостями - материалы не обеспечивают химическую стойкость.

Примеры использования

• Оконцовка кабеля АВВГ 4×35 перед подключением к частотному преобразователю;
• Формирование выхода кабеля от трансформатора к автоматическому выключателю в ящике управления;
• Замена повреждённой концевой муфты на кабеле питания конвейера в пищевом цехе;
• Обустройство временного подключения оборудования на стройплощадке.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшое отклонение (например, 20 мм2 вместо 25) может привести к плохому прилеганию и пробою;
• При работе с многожильными кабелями соблюдайте порядок жил: фаза, нуль, PE - чтобы не перепутать при подключении через наконечники;
• После усадки осмотрите поверхность: наличие трещин, вздутий или неравномерного сжатия - сигнал к замене муфты;
• Храните муфту 4КВНтп-в-25/50 в сухом месте, избегая перепадов температур - особенно важен контроль в зимнее время;
• Артикул 4kvntpvx025x50 легко узнаваем в каталогах - сохраняйте его при заказе запасных элементов.
