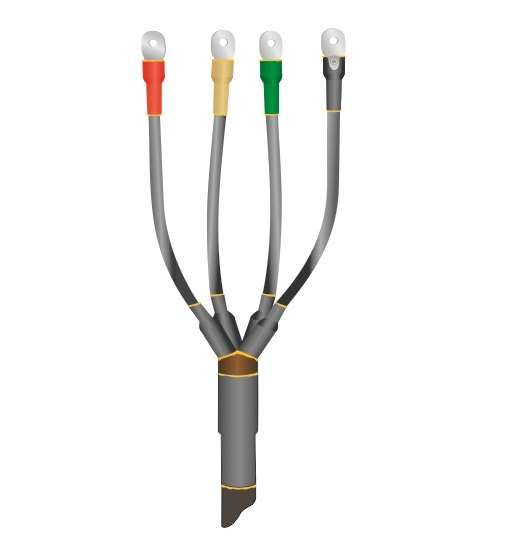

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-4х(35-50) с болт. наконечн. Нева-Транс Комплект 22040106 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2 без брони. Применяется как в помещениях, так и на открытом воздухе, обеспечивает надёжное соединение и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(35-50) с болтовыми наконечниками используется для завершения кабельных линий - то есть для создания герметичного, защищённого и безопасного оконца на конце кабеля перед подключением к оборудованию, щиту или другому устройству.

• Подходит для кабелей с пластмассовой изоляцией, без металлической брони.
• Работает в условиях внутренней и наружной установки - в том числе на улице, в туннелях, на опорах, в распределительных пунктах.
• Не требует заземления через корпус - оконцевание выполняется через болтовые наконечники, которые затем подключаются к шинам или контактам оборудования.

Технические характеристики

• Номинальное напряжение: 1000 В (1 кВ)
• Сечение кабеля: 35–50 мм2 (для каждой жилы)
• Количество жил: 4
• Тип изоляции кабеля: пластмассовая (без брони)
• Материал муфты: полимерный термоусадочный материал
• Исполнение: нг-LS - не поддерживают горение, с низким дымо- и газовыделением
• Диапазон температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду - обеспечивается после усадки)
• Способ монтажа: термоусадка с применением тепла (горелка или фен)
• Наличие наконечников: да, болтовые, уже установлены - не требуется доп. закрепление

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(35-50) с болтовыми наконечниками совместима только с кабелями следующего типа:

• Силовые, 4-жильные
• С пластмассовой (ПВХ, полиэтилен) изоляцией
• Без брони (не подходит для бронированных кабелей типа АВБбШв, ВБбШв и аналогов)
• Сечением 35 или 50 мм2 - точное соответствие обязательно

Монтаж выполняется в три этапа:

1. Выполняется разделка кабеля - снимается внешняя оболочка, изоляция жил, зачищаются жилы под болтовые наконечники.
2. На каждую жилу надевается предварительно подготовленный болтовой наконечник, затягивается прессом или ключом.
3. На разделку одевается сама муфта, равномерно прогревается горелкой или феном до полной усадки - образуется плотный, герметичный кожух.

Перед монтажом проверьте, что диаметр кабеля после разделки попадает в указанный диапазон - иначе усадка будет некачественной.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, при возгорании выделяют минимальное количество дыма и токсичных газов
• Прошла независимые испытания на пожаробезопасность и сертифицирована Росстандартом
• Устойчивость к УФ-излучению позволяет использовать на открытом воздухе без дополнительной защиты

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельного крепления - экономят время и снижают риск ошибки
• Термоусадка создаёт монолитную, влагонепроницаемую оболочку - долговечнее, чем клеевые или механические решения
• Работает в экстремальных температурах - от –50 C до +50 C, подходит для холодных регионов
• Экологически безопасна - материалы не содержат хлора и свинца, не выделяют ядовитых веществ даже при перегреве
• Устойчива к атмосферным осадкам, влажности до 98%, пыли и перепадам температур

Ограничения применения

• Не применяется для кабелей с броней - не рассчитана на механическую нагрузку от металлической оболочки
• Не подходит для кабелей сечением меньше 35 мм2 или больше 50 мм2 - возможна неплотная усадка и потеря герметичности
• Требует наличия источника тепла (горелка или фен) - нельзя смонтировать без нагревательного устройства
• Не рекомендовано использование в местах постоянного контакта с маслом, растворителями или агрессивными химикатами - материал полимерный, хотя и устойчив, но не химически инертен
• Не предназначен для подземной прокладки - не имеет усиленной защиты от давления грунта

Примеры использования

• Оконцевание кабеля ВВГнг-LS 4×50 на выходе из распределительного щита
• Завершение кабеля NYM 4×35 на подводе к насосной станции на улице
• Монтаж на конце кабеля, идущего к автоматическому выключателю в цеху с повышенной влажностью
• Подключение кабеля от трансформатора к шинному блоку в подвале

Практические советы

• Обязательно используйте термофен с регулировкой температуры - слишком высокая температура повредит полимер, недостаточная - не обеспечит полноценную усадку.
• Перед монтажом протестируйте муфту на одном кабеле - убедитесь, что сечение точно соответствует 35–50 мм2.
• Проверьте, чтобы все четыре жилы были одинаково зачищены - разница в длине вызывает неравномерную нагрузку на наконечники.
• После усадки осмотрите муфту: она должна полностью облегать кабель, без пузырей, трещин и воздушных зазоров.
• Храните муфту в сухом месте, избегайте длительного прямого солнечного света - хоть она устойчива к УФ, лучше сохранить первоначальные свойства.
• Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(35-50) с болтовыми наконечниками от Нева-Транс Комплект - это решение для профессионалов, где важны надёжность и соответствие нормам, а не экономия времени на сборке.
