Кабель АВВГнг 4х50
Товарные предложения:
| Кабель силовой АВВГнг(А)-LS 4х50,0 мс (N)-0,66 ТРТС | 21.11.2024 | 468 м. | 424,96 ₽ | м. | от 1 дня |
| АВВГнг(А)-LS 4x50 ок-0,66 | 21.11.2024 | 1633 м. | 469,42 ₽ | м. | от 1 дня |
| Кабель АВВГнг(А)-LS 4х50 ОК (N) 0.66кВ (м) АЛЮР 00-00001741 | 21.11.2024 | 1600 м. | 486,26 ₽ | м. | от 1 дня |
| Кабель АВВГнг(А)-LS 4х50 ОК (N) 0.66кВ (м) АЛЮР 00-00001741 | 21.11.2024 | 1014 м. | 486,26 ₽ | м. | от 1 дня |
| Кабель алюминиевый силовой АВВГнг(А)-LS 4х50-0,66 (мн) ГОСТ | 21.11.2024 | 20 м. | 381,11 ₽ | м. | от 3 дней |
Показать ещё
Условия поставки кабеля АВВГнг(А) 4х50
Кабель АВВГнг(А) 4х50 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой негорючий, алюминиевый кабель АВВГнг(А) 4*50 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВВГнг 4х50 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АВВГнг 4*50 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Условные замены
Описание

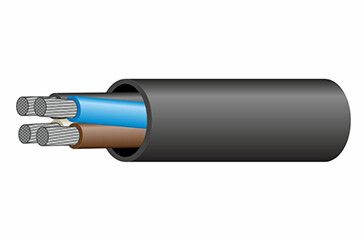

АВВГнг 4х50 - кабель силовой с 4 алюминиевыми жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности.
Технические характеристики кабеля АВВГнг 4х50
Климатическое исполнение кабеля силового алюминиевого АВВГнг(А) 4*50: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг 4х50 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А) 4х50 не должна превышать 98%.
Монтаж кабеля АВВГнг 4*50 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг 4х50 должен быть не менее 261,9 миллиметров.
Растягивающее усилие при прокладке АВВГнг 4х50 не должно превышать 6000 Ньютонов.
Расчетная масса кабеля АВВГнг 4*50 составляет 1,36 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг 4х50 равен 29,1 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг 4х50 на воздухе: 139 Ампер.
Расшифровка маркировки АВВГнг(А) 4*50
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
4 - количество алюминиевых жил.
50 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.
Конструкция кабеля АВВГнг 4х50
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката.
Применение кабеля АВВГнг 4х50
Кабель силовой алюминиевый АВВГнг 4*50 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 150 Ампер.
АВВГнг 4х50 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
Характеристики
Вес
1.087
ГОСТ
31996-2012
Марка
АВВГнг(А)
Код ОКП
353 771
Код товара
АВВГнг 4х50
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
50
Максимальный вес (кг/м)
1.332
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.4
Объём горючей массы (л/км)
465
Максимальный диаметр жилы
9.1
Наружный диаметр 0.66 кВ (мм)
31.9
Масса цветного металла (г/м)
536
Расчетная масса 0.66 кВ (кг/км)
1401
Допустимый радиус изгиба (мм)
256.8
Минимальный радиус изгиба, мм
222
Тип исполнения по ГОСТ 31565-2012
нг(А)
Толщина изоляции жил 0.66 Кв (мм)
1.3
Допустимые усилия при тяжении (Н)
10000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
1332
Максимальный наружный диаметр (мм)
32.1
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
5.23
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
80 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
7
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
0.64
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
126
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
44
Максимальная мощность при прокладке в земле, 380V (кВт)
98.7
Длительно допустимая токовая нагрузка в земле, Ампер
136
Допустимая токовая нагрузка при прокладке в земле (А)
143
Максимальная мощность при прокладке в воздухе, 220V (кВт)
40.77
Максимальная мощность при прокладке в воздухе, 380V (кВт)
91.46
Допустимый ток односекундного короткого замыкания (кА)
3.38
Допустимая токовая нагрузка при прокладке на воздухе (А)
126
Условные замены (1)
| Кабель АВВГнг-LS 4х50 | 4788 м. | 424,96 ₽ | м. | от 1 дня |
