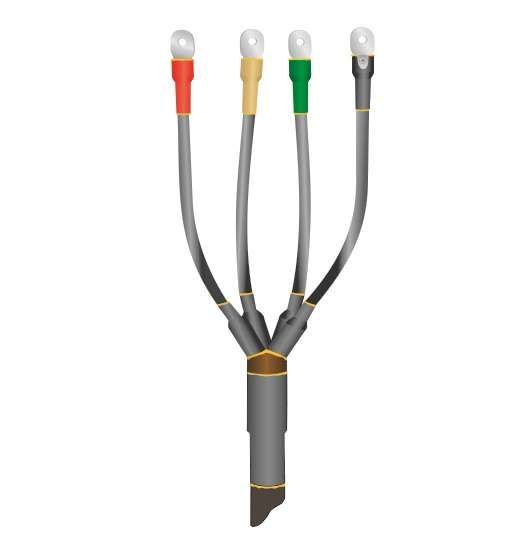

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-4х(35-50) без наконечн. Нева-Транс Комплект 22040094 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS 4х(35-50) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и сечением 35–50 мм2. Подходит для внутренней и наружной установки, обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS 4х(35-50) без наконечников используется для завершения кабельных линий - то есть для создания герметичного и защищённого окончания провода там, где он заканчивается (например, на вводе в оборудование, распределительный щит или трансформатор). Применяется исключительно на кабелях без брони, с пластмассовой изоляцией, рассчитанных на напряжение до 1000 В. Подходит для установки как внутри зданий (производственные помещения, подвалы, шахты), так и на открытом воздухе - даже при суровых климатических условиях.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип изделия: термоусаживаемая концевая муфта
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Способ монтажа: термоусадка с применением тепла
• Защитный покров: отсутствует (не предназначен для кабелей с бронёй)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS 4х(35-50) без наконечников совместима только с кабелями, имеющими однородную пластмассовую изоляцию и отсутствие металлической брони. Для монтажа требуется предварительная подготовка кабеля - удаление внешних слоёв до уровня изоляции жил, зачистка и формирование разделки. После этого муфта надевается на кабель и равномерно нагревается с помощью газовой горелки или специального термофена. Все элементы муфты усаживаются плотно вокруг кабеля, образуя герметичную изоляционную оболочку. Наконечники в комплект не входят - их необходимо подбирать и устанавливать отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS обеспечивают самозатухание пламени и минимальное выделение дыма и токсичных газов при возгорании
• Произведена проверка в независимой лаборатории, имеет сертификаты соответствия требованиям пожарной безопасности и госстандарта РФ

Преимущества

• Высокая степень защиты от влаги и пыли благодаря плотному термоусадочному контакту
• Стойкость к ультрафиолету и атмосферным осадкам - позволяет использовать на открытом воздухе без дополнительной защиты
• Экологическая безопасность: материалы не содержат хлора и других опасных веществ
• Широкий температурный диапазон работы - подходит для холодных регионов и летнего перегрева
• Не требует сварки, клея или механических соединений - снижает риск ошибок при сборке

Ограничения применения

• Не применяется для кабелей с металлической бронёй - муфта не рассчитана на механическую нагрузку и не обеспечивает её передачу
• Не содержит наконечников - требуется самостоятельная установка контактных деталей подходящих размеров
• Не рекомендовано использование при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев может повредить изоляцию

Примеры использования

• Завершение кабеля ВВГнг-LS 4×50 на входе в распределительный щит
• Оконцевание кабеля NYM 4×35 в подземном кабельном колодце
• Подключение питания к насосной станции на открытой площадке
• Монтаж в цехах с повышенными требованиями к пожаробезопасности - пищевые производства, медицинские учреждения

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен точно попадать в диапазон 35–50 мм2; слишком тонкий или толстый кабель не обеспечит герметичности
• Используйте только профессиональный термофен или газовую горелку с регулируемым пламенем - равномерный прогрев важнее скорости
• Не допускайте перегрева - материал может оплавиться, особенно в местах перехода между жилами
• Проверяйте целостность термоусадочных трубок до начала работ - трещины или деформация недопустимы
• При работе на улице используйте защитные экраны от ветра - они помогают сохранить равномерный нагрев
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие экстремальных температур снижает эластичность полимера
