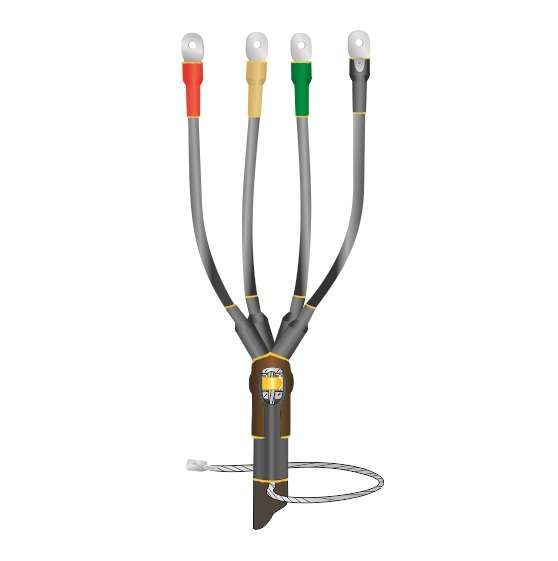

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-4х(35-50) без наконечн. Нева-Транс Комплект 22020134 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-4х(35-50) без наконечника от производителя Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и бронёй, сечением 35–50 мм2, рассчитана на работу под напряжением до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает надёжную изоляцию и заземление без необходимости использования дополнительных наконечников.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-4х(35-50) используется для завершения кабельных линий - то есть создаёт герметичный и защищённый конец кабеля, который можно подключить к оборудованию, распределительному щиту или другому устройству. Применяется там, где требуется исключить попадание влаги, пыли и механические повреждения на место соединения. Особенно актуальна для условий повышенной влажности, перепадов температур и открытой прокладки.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил кабеля: 4
• Сечение кабеля: 35–50 мм2
• Тип изоляции кабеля: пластмассовая
• Наличие брони: да
• Тип муфты: термоусаживаемая
• Материал корпуса: модифицированный полимер
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпб-4х(35-50) совместима только с четырёхжильными кабелями с пластмассовой изоляцией и металлической бронёй, имеющими сечение 35 или 50 мм2. Не подходит для кабелей с бумажной, резиновой или эластомерной изоляцией, а также для одножильных или трёхжильных кабелей.

Монтаж выполняется методом термоусаживания:

• На подготовленную разделку кабеля надевается муфта целиком (все элементы входят в комплект)
• С помощью газовой горелки или высокотемпературного фена равномерно нагреваются все части муфты до полного усыхания и плотного прилегания к поверхности кабеля
• Заземление осуществляется через пружину постоянного давления и терку - они обеспечивают надёжный контакт с бронелентами кабеля без сварки или болтового соединения

Не требует специальных инструментов кроме теплового источника. Перед монтажом необходимо соблюдать технологию разделки кабеля согласно руководству производителя.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит токсичных веществ, не выделяет вредных паров при термоусаживании

Преимущества

• Высокая степень герметизации благодаря термоусаживаемой технологии
• Устойчивость к внешним факторам: влага, пыль, УФ-излучение, перепады температур
• Отсутствие необходимости в наконечниках - снижает стоимость и время монтажа
• Автоматическое заземление через пружину - надёжнее, чем болтовые контакты
• Подходит для установки в помещениях любой категории влажности и на открытом воздухе

Ограничения применения

• Не применяется для кабелей с сечением менее 35 мм2 или более 50 мм2
• Не подходит для кабелей без брони - отсутствует возможность надёжного заземления
• Требует точного соблюдения температурного режима при монтаже - недостаточный прогрев приведёт к плохому прилеганию, перегрев - к деформации материала
• Не предназначен для использования в условиях постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации кабеля

Примеры использования

• Оконцевание кабелей питания на промышленных станках и конвейерах
• Подключение кабелей к распределительным пунктам на улице
• Завершение линий в подземных колодцах, тоннелях, насосных станциях
• Обустройство кабельных выходов в зданиях с высокой влажностью - бассейны, холодильные камеры, пищевые производства

Практические советы

• Перед монтажом проверьте сечение кабеля - даже небольшое отклонение (например, 52 мм2) сделает муфту непригодной
• Используйте только качественный источник тепла - слабый фен не обеспечит равномерного нагрева, особенно в зимних условиях
• При работе на улице в холодную погоду предварительно согрейте муфту в помещении до +10…+15 C - это ускорит процесс усадки и повысит качество соединения
• После монтажа проверьте целостность усадки: нет ли пузырей, вздутий или неплотных участков - при наличии - замените муфту
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может изменить цвет и структуру полимера
