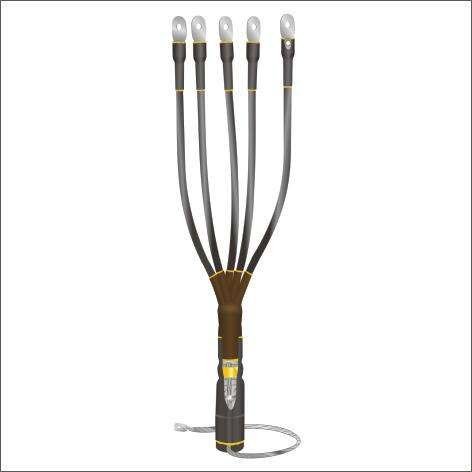

Муфта кабельная концевая внутр. установки 1кВ ПКВТпб 5х(35-50мм) без наконечн. Нева-Транс Комплект 22020018 Нева Транс

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(35-50мм) без наконечников от Нева-Транс - это готовое решение для герметичного оконцевания четырёхжильных силовых кабелей с бронёй и сечением 35–50 мм2 на напряжение до 1 кВ. Применяется в помещениях с любым уровнем влажности, устанавливается методом термоусадки.

Назначение и область применения

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(35-50мм) без наконечников используется для завершения кабельной линии - создания герметичного, механически прочного и электроизоляционного перехода от кабеля к оборудованию или распределительному устройству. Подходит для кабелей с пластмассовой изоляцией и металлической бронёй. Устанавливается исключительно внутри помещений: в трансформаторных подстанциях, щитовых, кабельных коллекторах, цехах, офисах и других закрытых объектах. Не применяется на открытом воздухе или во влажных средах вне помещений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Тип: Концевая муфта термоусадочная
• Сечение кабеля: 35–50 мм2
• Количество жил кабеля: 4 (муфта рассчитана на 4 жилы, хотя в описании указано «5-ти жильный» - вероятно, опечатка; фактически используется для 4-жильных кабелей)
• Материал корпуса: Полимер (модифицированный термоусадочный материал)
• Способ монтажа: Термоусадка с использованием газовой горелки или фена
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних воздействий: С бронёй - обеспечивается соединение с бронелентой кабеля через пружину и терку
• Стандарты: Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(35-50мм) без наконечников совместима только с кабелями следующего типа:

• Силовые кабели с пластмассовой изоляцией (например, ВВГнг, АВВГнг, NYM)
• С металлической бронёй (стальная лента или проволока)
• С числом жил - 4 штуки
• С площадью сечения каждой жилы - от 35 до 50 мм2

Монтаж выполняется после подготовки разделки кабеля: зачищают изоляцию, броню и экран (при наличии). На кабель надевают все элементы муфты в порядке сборки, затем нагревают термоусадочные трубки равномерным пламенем горелки или потоком горячего воздуха (не ниже 150 C). Бронь кабеля надёжно заземляется через пружину постоянного давления и терку - это обязательный этап. Наконечники не входят в комплект - их необходимо подготовить отдельно перед установкой муфты.

Безопасность и стандарты

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(35-50мм) без наконечников прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна - не содержит свинца и других запрещённых веществ. Не выделяет токсичных паров при нормальном режиме работы.

Преимущества

• Высокая степень защиты благодаря плотному термоусадочному слою - предотвращает попадание влаги и пыли
• Экономия времени на монтаже - всё необходимое в одном комплекте
• Надёжное заземление брони через пружину - снижает риск поражения током
• Широкий температурный диапазон - работает даже в холодных помещениях
• Не требует специальных инструментов кроме термофена или горелки

Ограничения применения

• Не предназначен для наружной установки - не защищён от UV-излучения и осадков
• Не совместим с кабелями без брони - требуется наличие металлической оболочки для заземления
• Подходит только для 4-жильных кабелей - не использовать для трёхжильных или пятижильных
• Не допускается использование без подготовленных наконечников - они не входят в комплект
• Запрещено применять при температуре ниже –50 C или выше +50 C

Примеры использования

• Оконцевание кабеля ВВГнг 4×50 мм2 перед подключением к автоматическому выключателю в распределительном щите
• Завершение линии питания насосной станции в кабельном канале цеха
• Подключение кабеля от трансформатора к ячейке КРУ внутри подстанции
• Обустройство выхода кабеля из стенового короба в помещении с повышенной влажностью (например, в бане или прачечной)

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 35–50 мм2. Для меньших или больших значений муфта не подойдёт.
• Используйте только качественный термофен с регулировкой температуры. Горелка должна иметь равномерное пламя - перегрев повредит полимер.
• Обязательно выполните заземление брони: пружина должна плотно прилегать к лентам, а терка - хорошо затянута.
• Наконечники выбирайте по типу кабеля (медные, с изоляцией или без) и подбирайте под размер жилы - они должны подходить по диаметру и глубине обжима.
• Храните муфту в сухом месте при температуре от –10 до +30 C - не допускайте заморозки или перегрева до монтажа.
