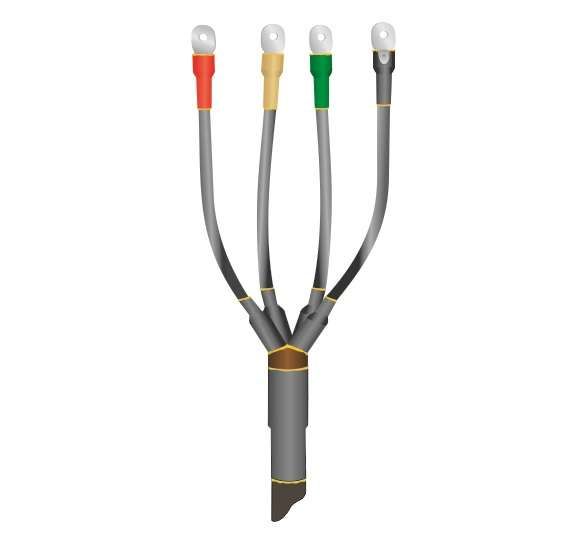

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-4х(35-50) без наконечн. Нева-Транс Комплект 22020158 Нева Транс 22020330

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-4х(35-50) без наконечников от Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории - особенно актуально там, где важны долговечность и защита от внешних факторов.

Назначение и область применения

Муфта 1ПКВ(Н)Тп-4х(35-50) используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей сечением 35 и 50 мм2, имеющих пластмассовую изоляцию и отсутствие металлической брони. Области применения: распределительные устройства зданий, трансформаторные подстанции, кабельные трассы на улице, объекты ЖКХ, промышленные площадки с постоянным доступом персонала.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению и атмосферным осадкам: да
• Относительная влажность эксплуатации: до 98%

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-4х(35-50) совместима исключительно с кабелями без брони и с одножильными или многожильными проводниками указанного сечения. Для монтажа требуется предварительная подготовка кабеля: зачистка изоляции, удаление экрана (при наличии), равномерный переход между участками. Все элементы муфты устанавливаются последовательно, после чего нагреваются газовой горелкой или специальным феном до плотного обтягивания поверхности. Наконечники в комплект не входят - их необходимо подбирать отдельно согласно сечению жил.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасный материал, не содержит свинца и других запрещённых веществ

Преимущества

• Герметизация обеспечивает длительную работу даже в условиях повышенной влажности
• Полимерная оболочка сохраняет эластичность при экстремальных температурах
• Не требует сложного оборудования - достаточно бытового фена или газовой горелки
• Легко контролируется процесс монтажа: видимое изменение формы указывает на правильное усаживание
• Защита от механических повреждений и химических воздействий благодаря прочному полимерному кожуху

Ограничения применения

• Не для кабелей с броней, металлической оболочкой или алюминиевой оплеткой
• Запрещается использовать с кабелями сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметизации
• Не рекомендовано применение в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев снижает надёжность соединения

Примеры использования

• Оконцовка кабеля ВВГнг-LS 4×50 перед подключением к щиту в цеху
• Завершение кабеля NYM 4×35 на столбовой опоре ЛЭП
• Обустройство ответвлений в подвале многоэтажного дома
• Монтаж в кабельном колодце с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускается только 35 и 50 мм2, смешивать нельзя
• При работе на улице используйте защитный экран от ветра, чтобы равномерно прогреть все части муфты
• Не применяйте обычный фен для волос - нужен профессиональный термофен с регулировкой температуры выше 120 C
• После усадки проверьте целостность оболочки: она должна быть гладкой, без пузырей и трещин
• Храните муфту в сухом месте при температуре от –10 C до +30 C - заморозка не опасна, но деформация при перегреве возможна
