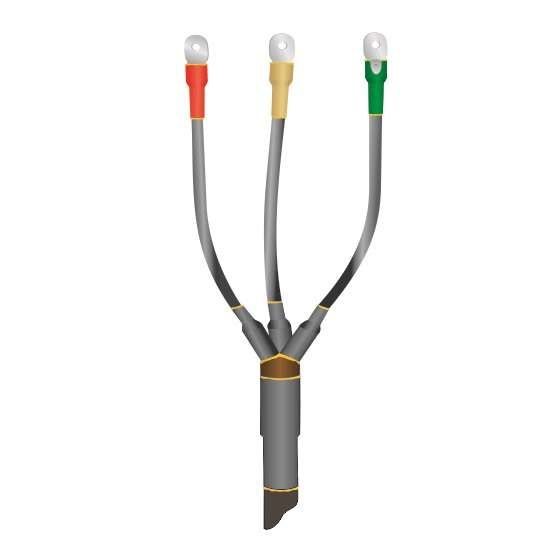

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-3х(35-50) без наконечн. Нева-Транс Комплект 22020154 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(35-50) без наконечника от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей сечением 35–50 мм2 с пластмассовой изоляцией без брони на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает надёжную изоляцию и механическую защиту в сложных условиях эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(35-50) без наконечника используется для завершения силового кабеля на конце - то есть там, где кабель заканчивается и подключается к оборудованию, распределительному щиту или другому устройству. Она создаёт герметичный и прочный переход от открытой части кабеля к защищённому соединению.

• Подходит для кабелей с пластмассовой изоляцией, без металлической брони.
• Работает с жилами сечением 35 мм2 и 50 мм2.
• Применяется в помещениях любого типа - даже в сырых или влажных зонах (например, подвалы, туннели, насосные станции).
• Устанавливается на открытом воздухе: перепады температур от –50 C до +50 C и влажность до 98% не влияют на её работу.

Технические характеристики

• Напряжение: до 1 кВ включительно.
• Число жил: 3.
• Сечение кабеля: 35–50 мм2.
• Тип изоляции кабеля: пластмассовая, без брони.
• Температурный диапазон эксплуатации: от –50 C до +50 C.
• Относительная влажность: до 98%.
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016.
• Метод монтажа: термоусаживание с применением тепла (горелка или фен).
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению и атмосферным осадкам.

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(35-50) без наконечника совместима только с кабелями, имеющими пластмассовую изоляцию и отсутствие брони. Бронированные кабели требуют других типов муфт.

Монтаж выполняется после подготовки кабеля:

1. Снимите внешнюю оболочку кабеля до нужной длины согласно инструкции производителя.
2. Зачистите жилы и выполните разделку изоляции.
3. Наденьте на кабель все элементы муфты в порядке сборки - начиная с термоусаживаемых трубок и колец.
4. Равномерно прогрейте поверхность муфты газовой горелкой или специальным феном до полного усадки материала.
5. Не допускайте перегрева - это повредит материал и снижает долговечность.

Обратите внимание: в комплект не входят наконечники - их необходимо подбирать отдельно, исходя из сечения жил и типа клеммы оборудования.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России.
• Экологически безопасна: материалы не выделяют токсичных веществ при нагреве или длительной эксплуатации.
• Устойчива к ультрафиолету - не хрупнет и не трескается под прямыми солнечными лучами.

Преимущества

• Высокая степень защиты IP67 - полностью герметична, не пропускает пыль и воду даже при временном погружении.
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях - от Арктики до жарких регионов.
• Лёгкий и быстрый монтаж благодаря технологии термоусаживания - не требуется сварка или пайка.
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации.
• Устойчивость к агрессивным средам - влаге, перепадам температур, химическим воздействиям.

Ограничения применения

• Не применяется для бронированных кабелей - требуется другой тип муфты с учётом брони.
• Не предназначен для кабелей с сечением менее 35 мм2 или более 50 мм2 - использование вне диапазона нарушает герметичность и изоляционные свойства.
• Не заменяет соединительные муфты - предназначена только для оконцевания, а не для ответвлений или соединения двух участков кабеля.
• Требует наличия источника тепла (горелки или фена) - невозможно смонтировать без них.
• Не рекомендуется использовать в местах постоянного контакта с открытым пламенем или источниками высоких температур выше +50 C.

Примеры использования

• Оконцевание кабеля перед подключением к автоматическому выключателю в распределительном щите на улице.
• Защита конца кабеля, идущего от трансформаторной подстанции к насосной станции в болотистой местности.
• Установка на выходе кабеля из земли в промышленном цеху с повышенной влажностью.
• Применение в системах освещения на открытых площадках, где возможны сильные дожди и морозы.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Превышение или недостаток сечения приведут к плохой усадке и рискам пробоя.
• Используйте только профессиональный термофен или газовую горелку с равномерным потоком тепла - обычный строительный фен может не достичь нужной температуры.
• При работе на улице в холодную погоду предварительно согрейте муфту в помещении до +10…+15 C - это ускорит процесс усадки и повысит качество соединения.
• Не используйте муфту, если на ней есть видимые дефекты: трещины, вмятины, следы старого нагрева.
• Храните в сухом месте при температуре от –20 C до +30 C - избегайте прямого солнечного света и резких перепадов температур.
